Svařování MIG/MAG (céóčka)

* Amatérská MIG/MAG svářečka.

Vydáno 10. 10. 2012 (72882 přečtení)

Amatérská MIG MAG svářečka Dnešní článek je opravdu pecka. Nejen tím, že amatérsky postavených céóček zase tolik není, ale hlavně tím, že tuhle parádní mašinku si její majitel postavil jen tak z hecu, aby se mohl pochlubit:-) Nicméně je to svářečka fakt povedená a oproti jiným je dotažená i po stránce designu skříně. Ten dotažený design vynikne zejména ve srovnání s dříve popsaným doma postaveným céóčkem. O něco lépe na tom byla svářečka z článku Postavte si MIG/MAG svářečku - céóčko, ale dnes popisovaný stroj je přeci jen jiné kafe...


Zajímavostí na této svářečce je i to, že posloužila k výrobě jednoduché ohýbačky plechu, která následně posloužila k výrobě skříně na tuto svářečku:-) Ale nyní již dejme slovo autorovi této parádní konstrukce.


Popis svářečky MIG/MAG

Dobry den, zaujali ma vase stranky Svarinfo a Svarforum. Sú fajn a určite pomahaju mnohym zaujemcom o zvaraciu techniku a zvaranie. Len tak z hecu som sa rozhodol postaviť malu zvaračku MIG/MAG, napisať vám a poslať par foto. Nechal som sa inšpirovať vašimi článkami a zvolil som čisto amatersky postup stavby tak, aby si mohol takuto malu mašinku ktokolvek postaviť ak ma zaujem, alebo len ako inšpiraciu.

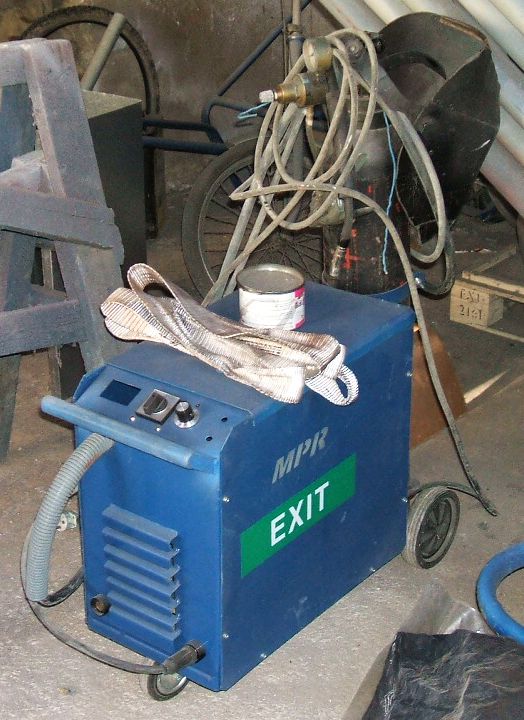

Amatérský MIG - 2

Parádní amatérská MIG/MAG svářečka

1. Trafo

Kupil som za 5 Euro stare trafo EI 54x65 v zbernych surovinach a rozobral. Kvalitnu kostru z pertinaxu som v mieste stredneho stlpika prevrtal kvoli chladeniu na kazdej strane vrtakom 8 asi 10 krat tak, aby som ju neoslabil. Vinutie som navrhol asi takto:

Primar: 175 zav. + 22 + 22 + 22 t.j. 4 polohy zvarania. Drat pr. 1,2 mm CuL, vinute priamo na kostru bez izolačného papiera

Sekundar: 4 x 29 zavitov paralelne, CuL 2 mm, ...prečo? Nemal som potrebnu hrubku a zistil som, že ochlazovany povrch je niekolkokrat vačší a je lepsie využite miesto vinutia ako u jedneho hrubeho kruhoveho prierezu. Lepsi je plochy vodič, ale ten som nemal. Izolacia je jedna vrstva izolačneho papiera medzi primarom a sekundarom. Najdoležitejši je, aby bol dobre izolovany a zaroven sa mohol dore chladiť.

2. Usmernovač

Použil som stare Al plechy na usmernovače (tiež made in šrotovisko), do ktorych som po očisteni nalisoval alternatorove diody po 2ks - 35 Amper na lamelu, ako klasicky mostik. Tak isto som skusal aj plastove mostiky 3 x 50A/100V (alebo stare kusy z invertorov 35A/800V) našroubovane na L profile a nebol žiadny rozdiel, doležite bolo len chladenie!

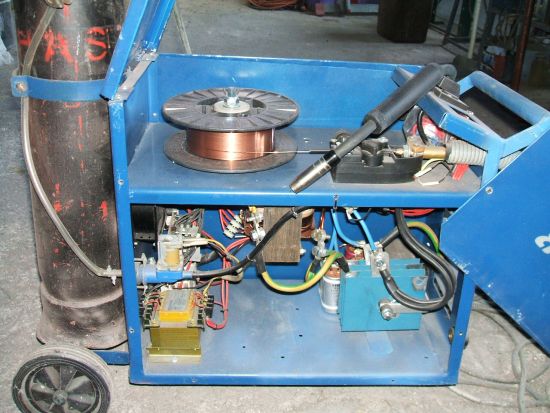

Amatérský MIG - 4

Útroby svářečky MIG/MAG

3. Podavač

Podavač som pouzil z Einhellu, ale da sa použiť hocičo na 24V ...napr. Telmig, apod. Bolo potrebne očistiť a par uprav na uchytenie hadice a bowdenu.

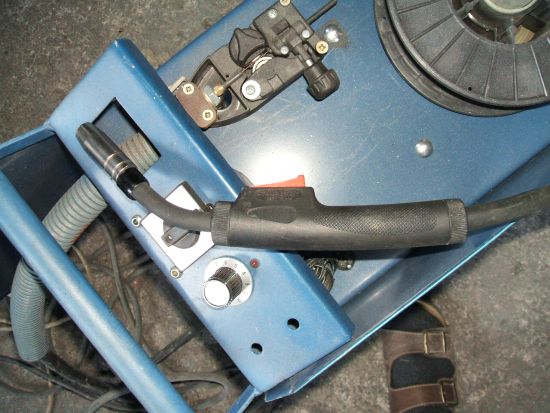

Amatérský MIG - 3

Podavač Einhell

4. Stykač

Na spinanie trafa služi 3f stykač 3x20A / 400V a s cievkou na 230V. Kontakty su prepojene paralelne kvoli životnosti. Pomocne kontakty služia na spinanie ventilu plynu.

5. Ventil na plyn

Ventil je zo starej pračky, vyčisteny a prisposobeny na 8 mm hadičky pre vstup a vystup plynu. Je na 230V a je spinany pomocnym kontaktom stykača transformatora.

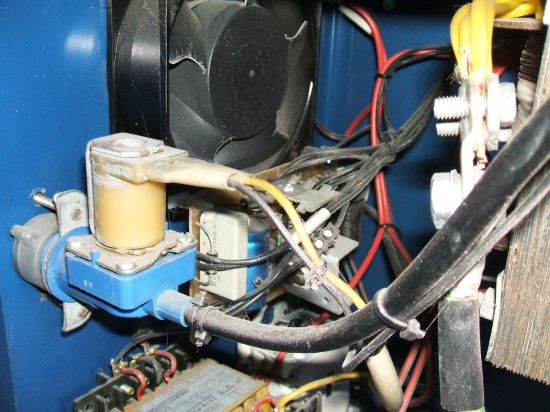

Amatérský MIG - 7

Ventil plynu a ventilátor

6. Riadiaca elektronika

Elektronika je okukana zo Svarinfa, kde su jednoduche odskusane schemy a moc som nad tym nepremyslal. Jednoducho nakreslil, vyrobil a osadil plošak a pripojil. Male detaily boli nepodstatne (napr. dofuk je iba kond paralelne s rele, ktore podrzi stykač asi 2-3 sek po zastaveni podavača dratu).

7. Tlmivka

Tlmivka na vystupe je z trafa (šrotovisko) EI 40x50 s navinom dratu 6 CuL zo stareho meniča do plna. Medzera je vyložena pertinaxom hr. 2,5 mm. Nie je kriticka a tlmivka je dostatočna na prudy do 140A.

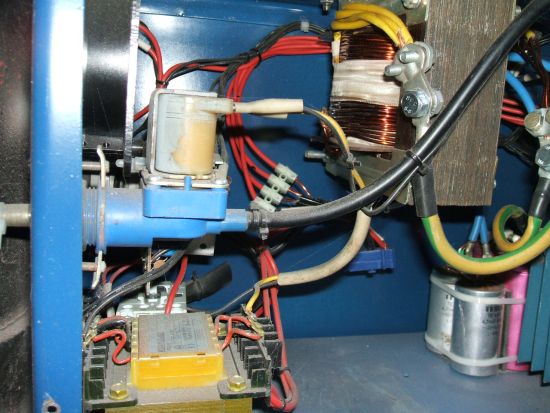

Amatérský MIG - 8

Detail vnitřku svářečky

8. Trafo napajania elektroniky

Trafo je 230V/24V, 2,5A kupene v bazari za 2€, ani neviem z akeho zariadenia.

9. Prepinač napetia

Prepínač je 4 polohovy vačkovy 20A / 400V poskladany z viacerych kusov. Prepina len odbočky na primari trafa.

10. Hlavný vypinač

Vypínač na zadnej stene vypina oba poly F aj N a zaroven zapina ventilator 230V zo stareho zdroja PC.

11. Skrinu

Skrinu som poohybal z pozink. plechu. Zaklad je hr. 1 mm, bočne plechy 0,5 mm. Ohybane na malej ohybacke v garaži (ohybačka bola tiež pozvarana prave s touto zvaračkou poskladanou na stole nadivoko...)

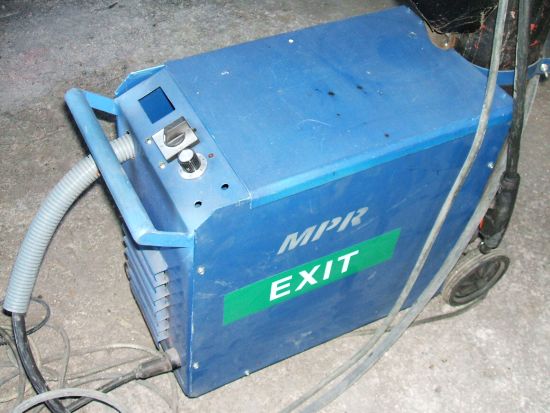

Amatérský MIG - 1

Hotová skříň je velmi pohledná

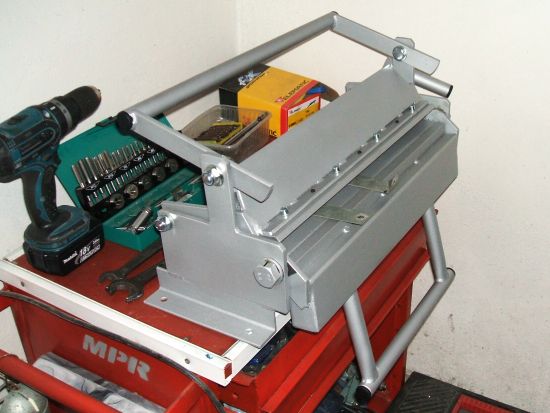

Amatérský MIG - 11

Ohýbačka plechu svařená touto svářečkou sloužila k výrobě skříně

12. Unašač dratu

Unašeč je cely z pertinaxoveho odpadu hr. 5 mm a 2 mm. V strede je novodurova odpadova trubka s pružinou na nastavenie brzdenia cievky.

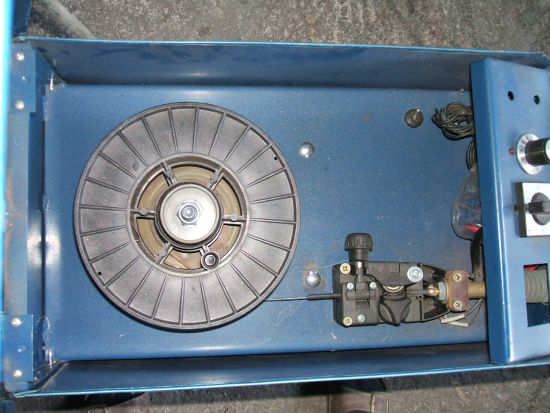

Amatérský MIG - 6

Cívka s drátem na unašeči a podavač

13. Kondenzatory

Kondenzatory na vyhladenie su 4x 2200 mF /63V, stare, dobre 30- ročne(!) Tesly z archaickeho zosilnovača. Podotykam, že stale funkčne s plnou kapacitou.(Taka kvalita vyroby už asi nebude, a to sme kedysi nadavali ...)

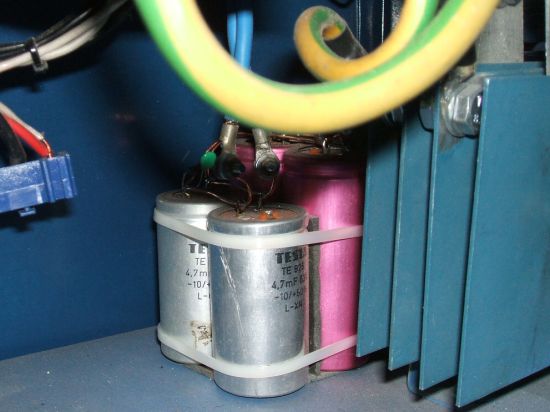

Amatérský MIG - 5

Detail kondenzátorů

14. Horak

Horak som použil najlacnejší z bazaru za 15€, ale vypadal malo použivany, len som ho vyčistil a skontroloval. Je to typ bez ventilu v rukoveti a plne vyhovuje do 150A, na menšie zaťaženie.

15. Digitalny voltmeter

Voltmeter je modul pripojeny na vystup za usmernovač (na fotkach zvaračka ešte bez V-metra).

Záver

To je asi všetko. Zváral som materialy do hr. 6 mm bez problemu. Zvuk je príjemny bzukot a šum. Akurat zaťažitelnosť je nižšia a musí byť dobre chladene trafo a usmerňovač. Ale na domace zvaranie typu 10 min zvar /10 min pivopauza to bohate stačí. Drat použivam 0,8 mm. Prud sa pohybuje od 50-120A pri 22V, napatie naprazdno je 16-19-22-25 V

Amatérský MIG - 9

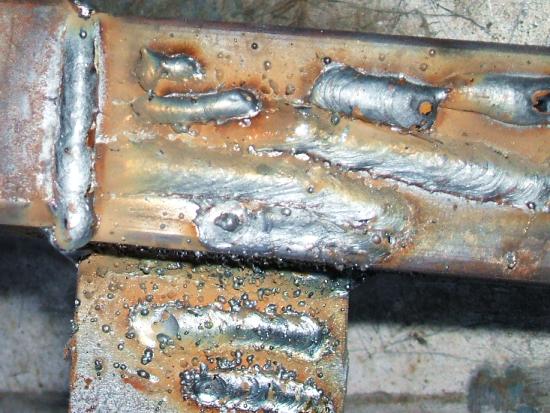

Amatérský MIG - 10

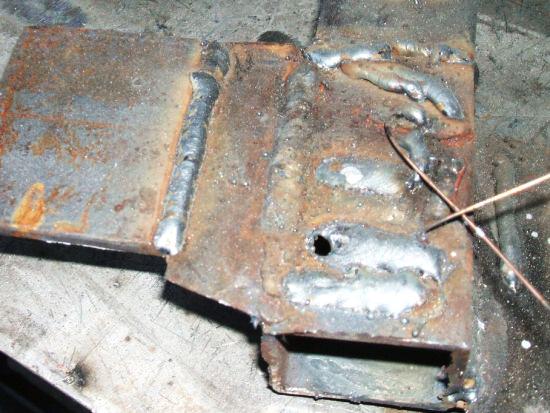

Ukázky "ladících" svarů

Idea bola postaviť za cca 6 hodin prace malu zvaračku na zvaranie v garaži za par drobnych a to sa podarilo! V prilohe posielam fotečky ako to vypada a nejake zvary pri ladeni.

Prajem Zvaru ZDAR
S pozdravom Milan
