Úpravy jednoduchých trafosvářeček jsou stále oblíbenou činností, nejen mezi amatérskými svářeči s elektrokutilskými schopnostmi. Ke zveřejnění dorazila další úprava, která se shodou okolností týká levného trafa
Parkside 120 z prodejen
Lidl. A proč shodou okolností? Právě v této době je tato "marketovka"
propírána na Svarfóru. Tak třeba tento článek někomu pomůže v rozhodování.
Úprava malej zváračky Parkside 120
Po prečítaní rôznych článkov na www.svarinfo.cz som sa rozhodol urobiť úpravu lacnej zváračky, ktorú som kúpil v Lidli. Jednalo sa o malé trafo Parkside P-ES 120. Napätie primára je 230 V a maximálny prúd 80 A. Sekundárne napätie merané naprázdno je 41 V. Jedná sa o klasickú lacnú zváračku. Neusmernené trafo vinuté na primári medeným vodičom - priemer 2 mm - a sekundár hliníkovou pásovinou 2 x 4 mm z posuvným sýtením jadra bez aktívneho chladenia:

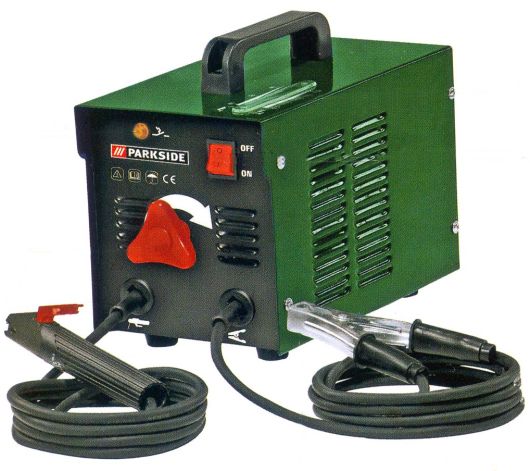

Svářečka PARKSIDE 120 (foto z prospektu)

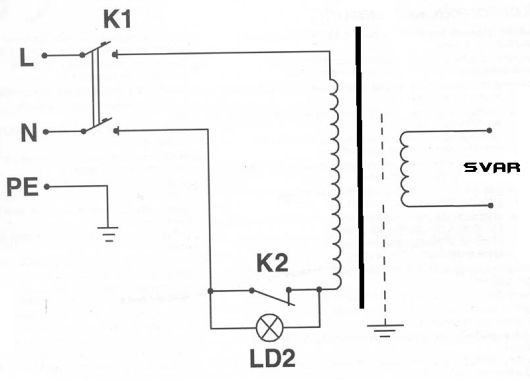

Původní zapojení svářečky PARKSIDE 120
Môj plán bol zváračku usmerniť a úpravy dostať do pôvodnej skrinky, aby zváračka bola malá a ľahko prenosná. Najskôr som odstrihol zváracie káble a namontoval konektory. A taktiež doplnil ventilátor.
Použil som hlavne „šuplíkové“ zásoby. Ventilátor som mal z mikrovlnej rúry, ktorý je napájaný z pomocného malého usmerneného transformátoru zapojeného ešte pred vypínač, aby zváračka bola chladená aj pri vypnutí vypínača.
Najskôr som chcel použiť usmerňovač s malou tlmivkou a na sekundár privinúť niekoľko závitov, ale na to nebolo miesto medzi vinutím a trafoplechmi.
Nakoniec som usmerňovač riešil zo zdvojovačom napätia. Použil som upravené zapojenie publikované na Svarinfo:

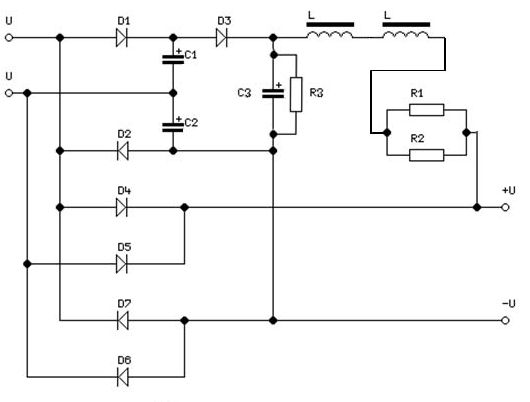

Usměrňovač + zdvojovač napětí
Zoznam súčiastok:
D1,D2,D3: KY 717
D4,D5,D6,D7: ČKD MDD 431-63-12
C1,C2,C3: 820µF + 820µF + 680µF = 2320µF
R1,R2: 10 ohm / 25W
R3: 6k8 / 5W
Tlmivky: z VN Trafa TV + z PC zdroja, viz. text
Diódy D4 - D7 sú na 63 A umiestnené na malých chladičoch vedľa trafa. Kondenzátory C1-C3 som poskladal z pokazeného PC zdroja (hlavne kvôli nedostatku miesta v skrinke, a tiež som ich mal k dispozícii). Rezistory R1, R2 som umiestnil pred ventilátor pre lepšie chladenie, lebo tam bolo voľné miesto.
Najväčší problém bol s tlmivkou. Veľká tlmivka by sa mi do tejto skrinky nevošla. Po konzultácii z kamarátom - elektrikárom a laborovaní, som použil dve za sebou. Najskôr som tlmivku vyrobil z VN trafa starého TV. Rozobral som ho a urobil som 2 kostričky na obidva stĺpce feritového jadra a navinul drôt o priemere 1,4 mm. Koľko sa vošlo na kostričky. Už sa s tým dalo zvárať, ale nebolo to ešte dobré. Z pokazeného PC zdroja som mal ešte jednu tlmivku. Bohužiaľ jej parametre som nezistil. Skúsil som aj tú, ale nezlepšilo sa to, tak som ich zapojil do série a parametre sa oveľa zlepšili. Na skúšku som zapojil aj 250 W tlmivku z osvetlenia a zváračka zvárala dobre v oboch prípadoch. Tak som použil 2 tlmivky umiestnené nad ventilátorom aby boli dobre chladené, ako je uvedené na obrázku.

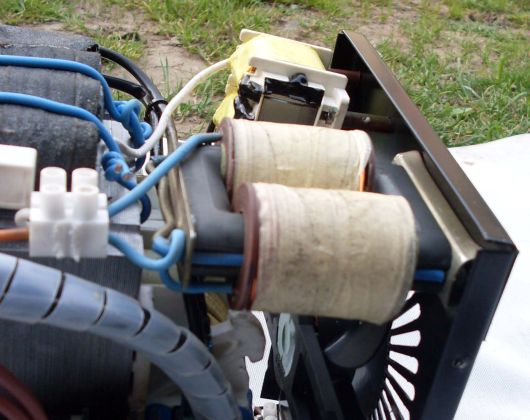

Detail přidaných tlumivek
A ešte pohľad na nezakrytovanú hotovú zváračku:

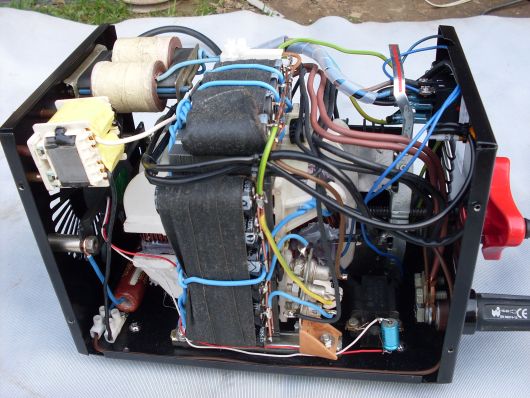

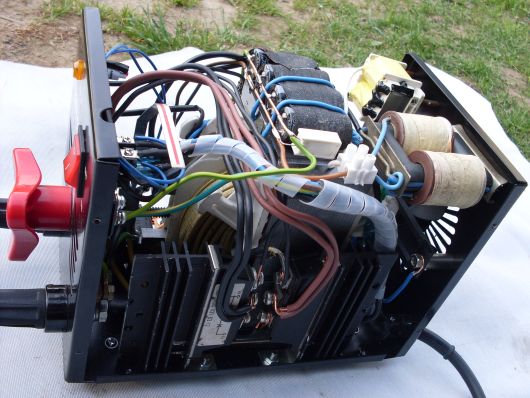

PARKSIDE po všech úpravách (bez krytu)

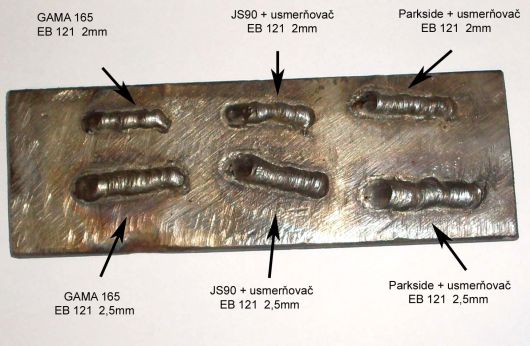

Skúšal som zvárať elektródami EB-121 priemer 2 mm a 2,5 mm. Na obrázku je porovnanie zvarov:
Porovnání navařených housenek
Zváračka zvládne max. 2,5 mm elektródy. Po vyvarení jednej 2,5 mm elektródy sa trafo dosť zohrialo, takže nejaké dlhé zváranie 2,5 mm elektródami sa počítať nedá, ale to sa dalo čakať, a ani to nebol môj zámer pri stavbe tejto malej zváračky.

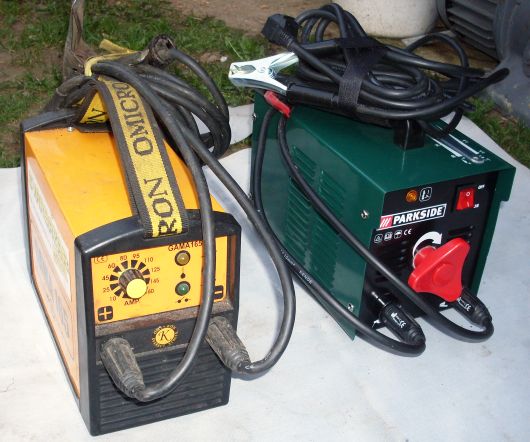

Upravený PARKSIDE a GAMA 165
Konstrukce a text:
mijaro
