Svařování elektrodou (MMA)

* WTU 200 + Softstart podruhé.

Vydáno 30. 05. 2009 (15091 přečtení)

Je to téměř neuvěřitelné, ale v průběhu několika týdnů jsme dostali dva prakticky identické popisy vestavby Softstartu do svářečky WTU 200 od dvou různých autorů. Pravdou je, že se autor druhé vestavby, kterou vám dnes představíme, nechal inspirovat již vydaným článkem Softstart pro WTU 200, který vznikl na základě prvního obdrženého popisu. A abyste tedy neměli pocit, že se jen zbytečně opakujeme, naleznete na konci článku i odkaz na velmi žádané schéma zapojení WTU 200.

Nejprve ale nechme majitele WTU 200 (jako nové) popsat svůj stroj. Je opravdu neuvěřitelné, že stejně jako v předešlém případě autor před pořízením WTU 200 experimentoval s dodatečným usměrněním trafosvářečky:

Dobrý deň, chcem sa Vám poďakovať a podeliť s ostatnými čitateľmi o moje skúsenosti. Na Vaše stránky som narazil náhodou, pri Googleni aspoň nejakého zapojenia zváračky z dynama. Skvor ma požiadal, či je možné nájsť schému zapojenia kedže sa mu v garáži váľalo dynamo asi z autobusu. Keď som objavil Vaše stránky, začal som čítať články jeden po druhom.

Nakoniec ma dynamo zváračka nejako moc nenadchla, hlavne vzhľadom na jej hluk. Našiel som však články ako usmerniť trafo (mám jedno po dedovi, možno z 50-tych rokov), a tak som sa do toho pustil. Všetko okrem tlmivky som mal, dokonca tyristory sú myslím na 200A. Po zložení a urputnom zháňaní tlmivky (z výbojkovej lampy) moje nadšenie preválcoval neúspech a sklamanie. Rovnako ako čitateľ v článku Softstart pro WTU 200 ešte po pár pokusoch a zmien v zapojení som bol v koncoch a to som nemal problém s napätím naprázdno. Netuším kde ešte môže byť problém, ale podozrievam buď tlmivku alebo tyristory zapojené ako diódy.

Tento článok ma tiež inšpiroval zaobstarať si osvedčenú zváračku, ktorej komponenty budú vyladené a časom odskúšané. Medzi kandidátmi boli WTU 200, WTU 315 a ZU 315. Pohrával som sa aj s myšlienkou invertora, nakoľko som sa bál cien opráv starších WTU, ale zas mi pomohlo vaše fórum kde som zistil, že aj ceny opráv invertorov môžu byť rádovo vo vyšších číslách.

Nastal deň D a viezol som si domov naozaj zachovalú WTU 200:

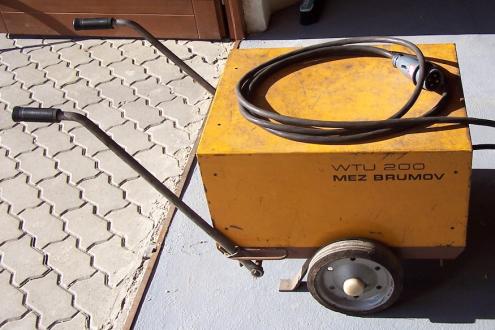

WTU 200 1

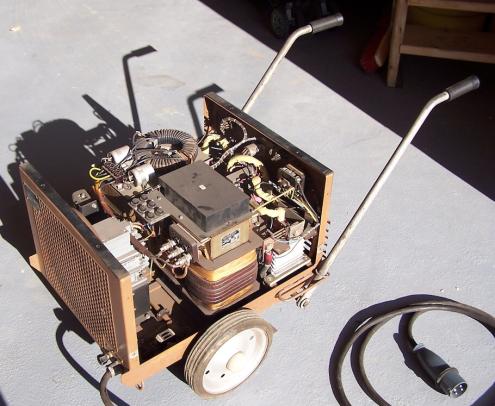

WTU 200 2

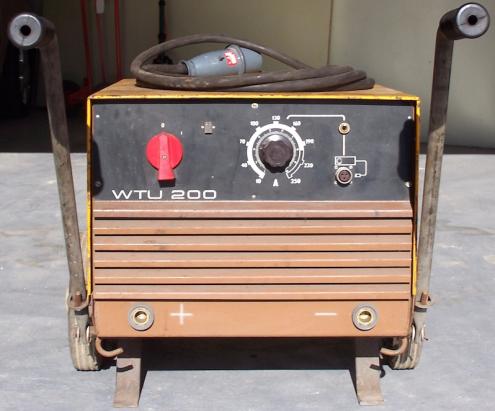

WTU 200 3

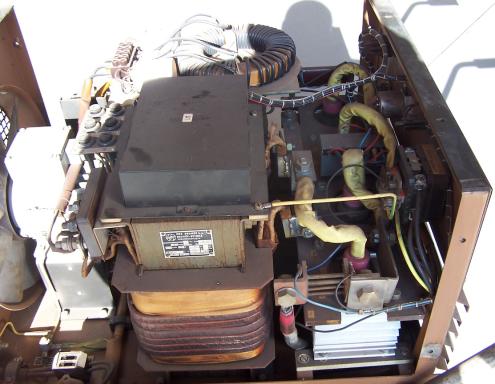

WTU 200 4

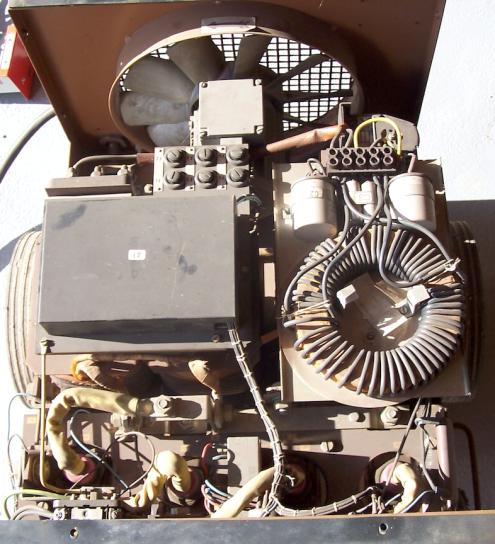

WTU 200 5

WTU 200

WTU 200 8

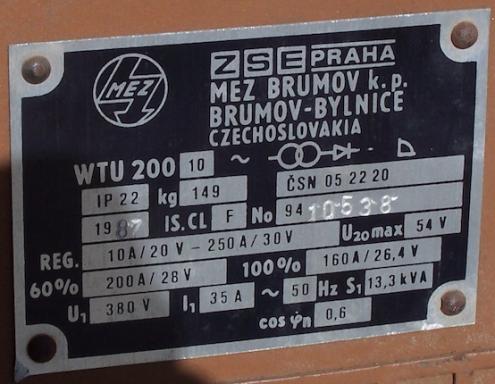

Výrobní štítek WTU 200 s technickými parametry.

Doma som ju zapol a samozrejme istič 25A/B vyletel. Druhý krát už držal. Vyhodenie ističa ma však potešilo, pretože to bol dôvod hneď na druhý deň miláška obohatiť o Softstart podľa Svarinfa. K tomuto komponentu iba toľko, že mal byť súčasťou návrhu už v tých 80-tych rokoch, pretože je 100% funkčný a jednoduchý:

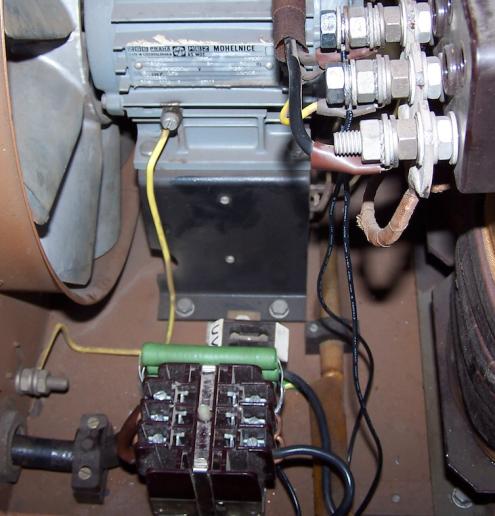

WTU 200 6

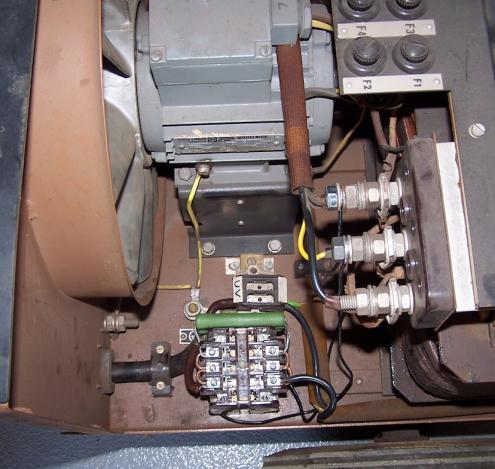

WTU 200 7

Vestavba Softstartu do WTU 200

Bohužiaľ majiteľ už nemal návod k tejto zváračke a to je zároveň moja prosba na Svarinfo. Je možné zverejniť všetky možné informácie k tejto zváračke (návody, schémy, príslušenstvo a ak sú tak aj cenné rady)?

Ďakujem za Váš web a Váš čas.

Radoslav Šoška

Tak to je vše. Nemusíme snad připomínat jak moc nás takovéto dopisy vždy potěší. Děkujeme za ně!

Vlastní Softstart snad popisovat nemusíme. Vše již bylo řečeno v předchozím článku a hlavně v článku SOFTSTART - jednodušeji to nejde? a článcích souvisejících.

Ovšem pokusili jsme se vyplnit přání pana Šošky (a mnohých jiných čtenářů) a připravili jsme ke stažení kompletní schéma zapojení svářečky WTU 200. Schéma naleznete v sekci Ke stažení, podsekci Elektro pod názvem wtu200_sch.pdf. V této dokumentaci je schéma zapojení regulační desky s označením Q34, která se dávala do starších verzí WTU 200. Novější verze (výše popsaný stroj p. Šošky) byly osazovány deskou Q34-02 (viz následující obrázek), která se poté montovala i do nástupce této svářečky, populárního stroje UTA 200.

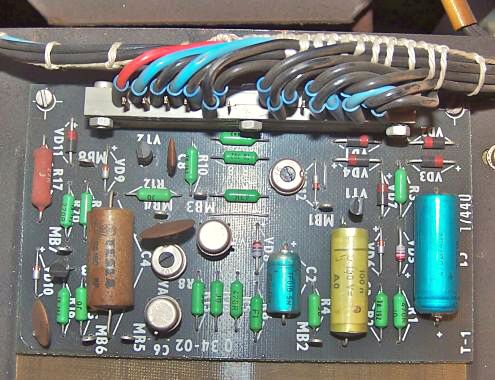

Deska regulátoru Q 34 - 02

Novější deska regulace Q34 - 02.
