Svářecí masky (kukly) a ochranné pomůcky

* Oprava automatické kazety Optrel - Fronius

Vydáno 08. 08. 2012 (34321 přečtení)

Fronius VIZOR 1000 V současné době by snad již nikoho nemělo překvapit, že samostmívací kukly s čistě solárním napájením jsou tak trochu podvod na voliče, jelikož obsahují vestavěné nevýměnné baterie. Psali jsme o tom již před mnoha lety v článku Solární samozatemňovací masky včetně důvodů, proč tomu tak je. Později jsme také jsme popsali možnost opravy solární samostmívací kazety v případě, že vnitřní baterie se vybijí. Další úspěšnou opravu rozšířené kukly spolu s podrobným postupem prací předkládáme nyní.


Samostmievacie kazety od fy. OPTREL, Switzerland

Uvedené samostmievacie kazety su predávané u rôznych predajcov napr. Optrel, Würth, Fronius atď. V podstate ide vždy o ten istý výrobok. 90 percent porúch je spôsobených vybitím batérií, ktoré napájajú elektroniku. Samostmievacia kazeta má síce solárne članky, ale ak sú batérie alebo jedna z nich vadná, elektronika nemá dostačujúce napájanie a nepracuje správne. Túto závadu je možné odstrániť len výmenou batérií.

oprava kazety vizor - 0

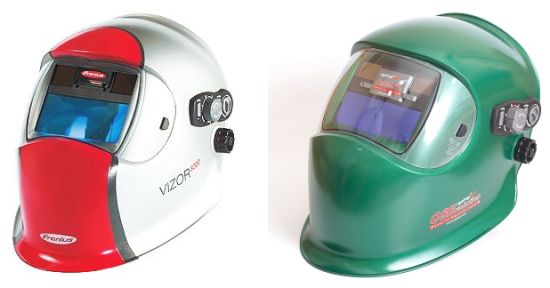

Masky Fronius Vizor a Optrel Satellite

Bohužiaľ výrobcovia, nielen Optrel, ale aj iný, sa rozhodli batérie zaliať na "večnosť" do tela kazety. V tomto prípade už nie je čo stratiť, maska je v prípade poruchy batérií nefunkčná alebo nepracuje správne. Samotný distribútor rieši tento problém, ak sa vyskytne, výmenou výrobku. Ak je v záruke. Ak nie je, máte proste smolu.

Pri novších typoch kaziet tomu už tak nie je. Batérie sa dajú meniť a nachádzajú sa z druhej strany bočného ovládacieho panelu pod čiernym plastovým krytom. Tento postup sa dá pri troche opatrnosti použiť aj pri opravách ostatných samostmievacích masiek od iných výrobcov. Na tomto serveri už bol uverejnený návod na opravu. V mojom postupe sa nerozoberá celá kazeta a tým sa dá vyhnúť prípadnému poškodeniu kazety.

Rozpis materiálu:

  • Samostmievacia kazeta Fronius Vizor 1000 Profesional
  • Lepiaca páska - papierová maliarska, žltá
  • Magnet - malý
  • Tavná pištol s lepidlom (tyčinka)
  • Cín
  • Dámsky lak na nechty – čierny

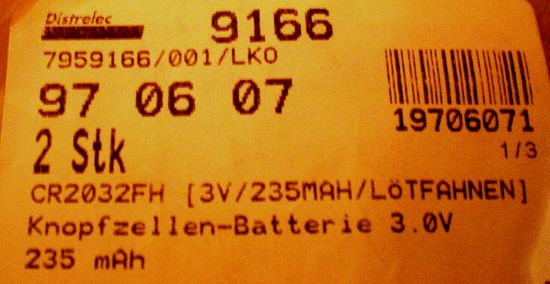

  • 2x Batérie CR 2032 FH 3 V / 235 mAh

oprava kazety vizor - 11

oprava kazety vizor - 12

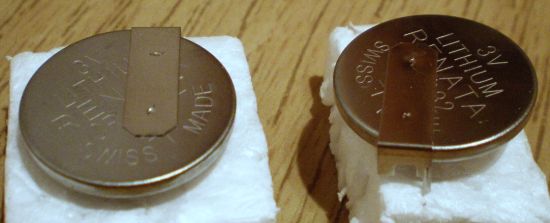

Batérie CR 2032, 3V / 235 mAh

Potrebné náradie:

  • ručná minivŕtačka alebo frézka s frézovacím nástavcom
  • kliešte "štikačky"
  • kliešte pologuľaté - "nosatky"
  • spájkovačka
  • obrezávací nôž

Postup opravy samostmievacej kazety

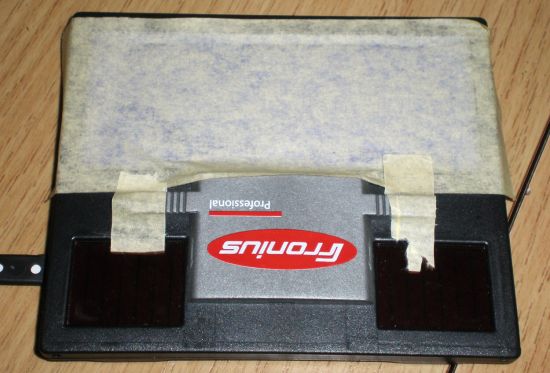

1. Demontovanú kazetu opatrne oblepíme páskou. Hlavne treba oblepiť časti, ktoré sa môžu poškodiť pri oprave, t. j. display, solárne články, senzory elektroniky. Pri manipulácii dávame pozor, aby sme pokiaľ čo najmenej ohýbali vodič vedúci k bočnému ovládaciemu panelu. Ďalej treba dbať na to, aby boli otvory senzorov dobre zalepené – nesmú sa tam dostať nečistoty z frézovania a pod.

oprava kazety vizor - 1

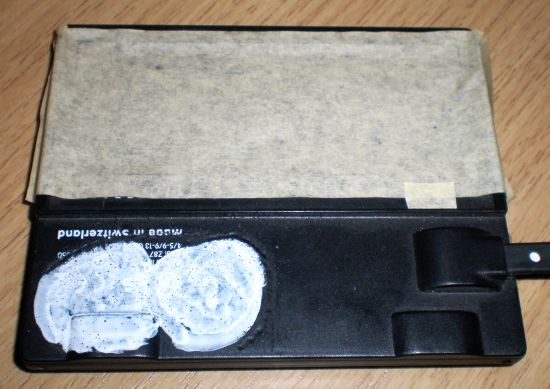

2. Pomocou magnetu si zistíme presnú polohu batérií a zakreslíme si ju.

oprava kazety vizor - 2

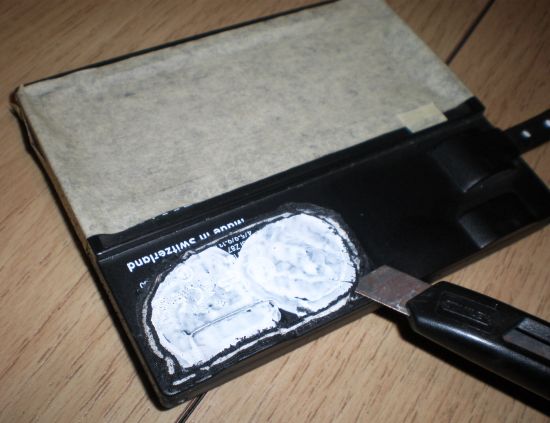

3. Frézkou odfrézujeme po obvode čierny plast a opatrne ho odlúpime.

oprava kazety vizor - 3

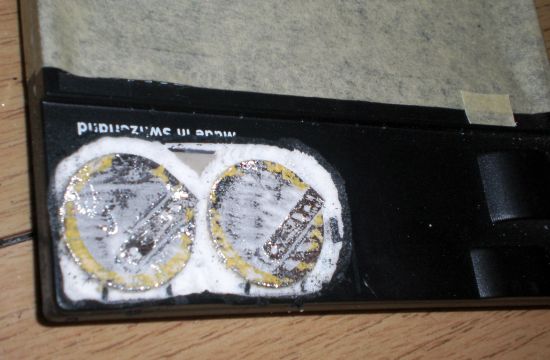

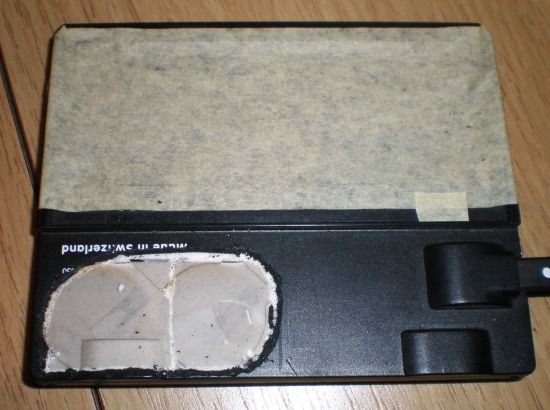

4. Po odlúpení plastu sa nám odkryje samotná biela hmota, v ktorej je zaliata elektronika a batérie. Začneme pomaly a opatrne odfrézovávať bielu hmotu tak, aby sme odkryli batérie. Ďalej musíme odfrézovať hmotu aj z tesnej blízkosti po celom obvode každej batérie.

oprava kazety vizor - 4

oprava kazety vizor - 5

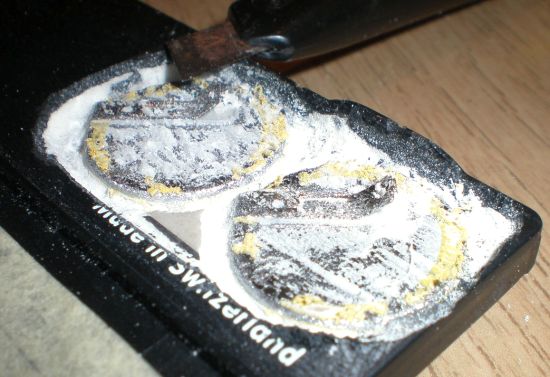

5. Povrch batérií musíme dôkladne očistiť, aby sme sa dostali ku kontaktom. Potom opatrne podvihneme obrezávacím nožom kontakt na batérii a pologulatými kliešťami ho opatrne odtrhneme od batérie. Štikačkami neskôr kontakty skrátime.

oprava kazety vizor - 6

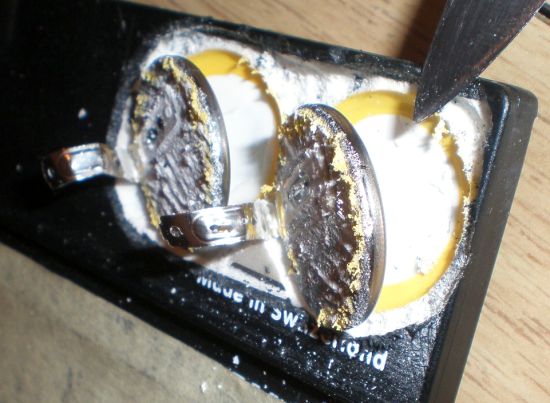

6. Pri nasledujúcom kroku postupujeme s čo najväčšou opatrnosťou. Ostrým predmetom, najlepšie špičkou noža, vylupneme opatrne batérie z bielej hmoty. POZOR, pod batériami sa nachádzajú solárne články, ktoré sú zo skla. Pri neopatrnej manipulácii ich môžeme nenávratne poškodiť.

oprava kazety vizor - 8

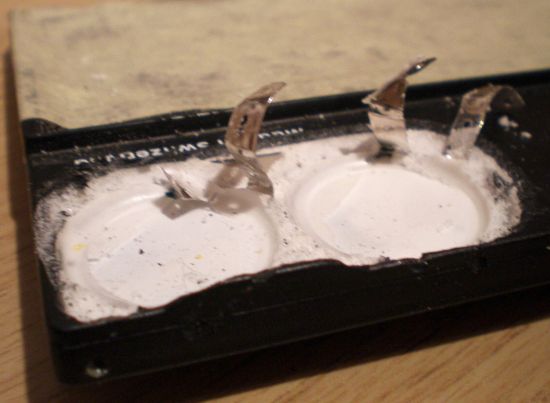

7. Opatrne odpojíme batérie od spodných kontaktov – sú nalisované. Odpájame tak, aby nám ostali kusy kontaktov, na ktoré naspájkujeme kontakty nových batérií. V každom prípade si zapamätáme aj polaritu batérií. Prípadné prepólovanie by asi elektronika nezvládla.

oprava kazety vizor - 9

8. Na bočnom ovládacom panely kazety si nastavíme nasledovné parametre:

Sensitivity – na minimum

Range – na 5-9

Shade – na 5

Delay – na Slow

Parametre treba nastaviť ešte pred pripojením nových batérií! Prišiel som na to tak, že som robil kazetu, na ktorej som nechal povôdne nastavenie a nechodila mi správne - nestmievala včas a vynechávala. Potom som prišiel na to, že keď pred pripojením batérií všetky ukazovatele sú na minime, tak to chodi správne. Čiže metoda pokus - omyl. Asi si elektronika v kazete nejakým spôsobom načíta východzí stav. Na toto všetko som prišiel len skúšaním nakoľko nemám schému elektroniky kazety.

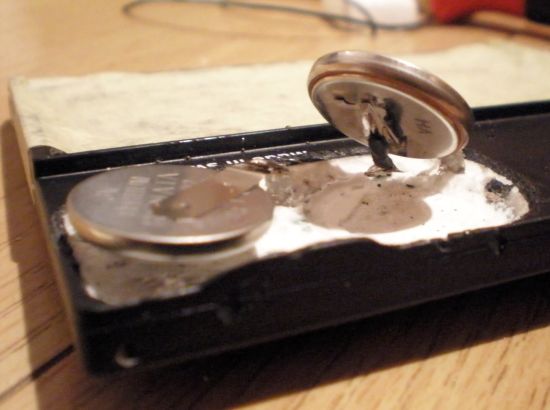

9. Prispájkujeme kontakty batérií na kontakty, ktore nám ostali v kazete po starých batériách. Pozor na polaritu batérií!

oprava kazety vizor - 10

10. Po pripojení nových batérií položíme kazetu na slnko alebo pod lampu (na silné svetlo). Odlepíme lepiacu pásku so solárnych článkov a displeja. Necháme v pokoji 10 min.

11. Vyskúšame kazetu najprv stlačením tlačítka Grind. Musí sa rozblikať led dióda pre režim brúsenia nad displejom vľavo hore. Ak by nešla, vystavíme kazetu priamemu svetlu. To by malo stačiť na aktiváciu elektroniky. Po tomto kroku musí dióda blikať. Potom pristúpime k nastaveniu ovládacieho panelu na pôvodné hodnoty. Skontrolujeme činnosť kazety a ak je ok, môžeme pristúpiť k fixácii baterií tavným lepidlom. Lepidlo z tavnej pištole má výhodu, že sa dá kedykoľvek odstrániť a je dostatočne mech. odolné.

Montáž batérií na vymeniteľne petice neodporúčam, nakoľko sú kazety používané v náročnom prostredí a prípadný skrat na kontaktoch by mohol viesť k zničeniu alebo poškodeniu kazety. Taktiež pri krátkodobej strate napájania, čo sa nedá postrehnuť, dochádza k strate nastavenia a kazeta nemusí pracovať správne. Batérie odporúčam znovu zaliať tavným lepidlom a prelakovať celé miesto opravy dámskym lakom na nechty čiernej farby. Po tejto úprave je kazeta znovu prachotesná a čiastočne odolná aj voči vlhkosti.

Záver

Uvedený článok je informatívny. Ako autor nenesiem žiadnu zodpovednosť za prípadné škody. Všetky zásahy, ktoré sú popísané v tomto článku, vedú k strate záruky, nakolko ide o neautorizovaný zásah do zariadenia. Uvedenú opravu som overil v praxi a nieje s ňou nijaký problém.

Připravil: Tomas Turcek


Jak prodloužit životnost vestavěných baterií?

To, že je maska s pevně vestavěnými bateriemi opravitelná je jedna věc. Druhou věcí je ale prevence. Jak tedy s maskou správně zacházet, aby se životnost vestavěných baterií co nejvíce prodloužila? Odpověď naleznete v příslušném odstavci našeho prvního článku o solárních samozatemňovacích maskách. Je to stále aktuální a stále platné.
