Svařování elektrodou (MMA)

* Schémata zapojení svářeček KS 200, KS 250, KS 250R a KS 350.

Vydáno 17. 01. 2009 (52797 přečtení)

Aktualizováno !
Jedním ze stále se opakujících dotazů čtenářů je dotaz na schéma zapojení svářeček KS 200 a KS 250. Svědčí o tom také naše Svarfórum, kde je ve vláknech s tímto tématem stále rušno. Podařilo se nám posbírat nějaká schémata a části manuálů na tyto svářečky, a tuto sbírku vám nyní předkládáme. Nově jsme sbírku rozšířili o naskenovaný manuál ke KS 350.

O tyristorových svařovacích usměrňovačích KS 250, které byly vyráběny v 70. letech minulého století podnikem ČKD Polovodiče, jsme již kdysi psali. Ovšem zveřejněné blokové schéma a vnitřnosti svářečky KS 250 nebylo to pravé ořechové. Podle toho se svářečka opravit nedá. Proto jsme trpělivě sbírali vše, co se na internetu okolo stále populárních "káesek" jen šustlo a výsledkem je následující sbírka dokumentace.

K dispozici dáváme základní zapojení, zejména regulačních obvodů, svářeček KS 200, KS 250 a KS 250 R. Vše naleznete v sekci Ke stažení, podsekci Elektro jako soubory s názvy:

ks200.zip

ks250.zip - regulátor s tranzistory.

ks200r.zip - typ R má regulátor s integrovanými obvody.

ks350.zip - naskenovaný manuál svářečky KS 350.

ks350_sch.zip - naskenované schéma zapojení svářečky KS 350.

Po rozbalení ZIP archivů získáte takový (trochu neuspořádaný) pel-mel souborů ve formátech JPG a PDF. Jedná se o naskenovaná schémata, rozpisky součástek a další části manuálů ke svářečkám KS 200-250. Tak sosejte. A pokud by se snad ve svářečské veřejnosti našel někdo, kdo neví jak vlastně ta káeska vypadá, může juknout sem:

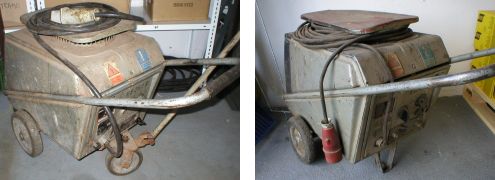

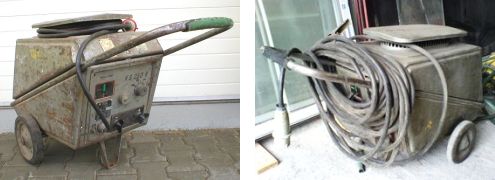

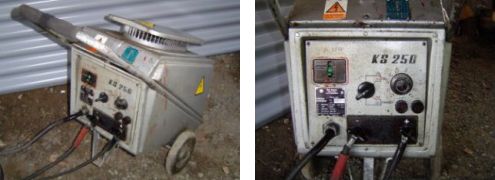

Svařovací usměrňovač KS 250 R

Svářečka KS 250

Svářecí usměrňovač KS 250

Ilustrační obrázky svářeček KS 250 a KS 250R.

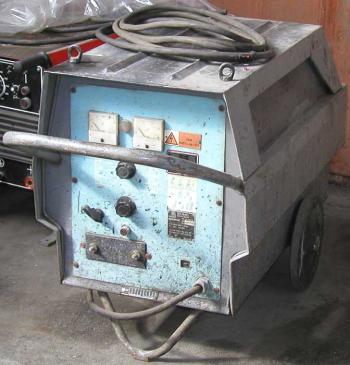

KS 350

Ilustrační obrázek svářečky KS 350.

TIP 1: kromě častých poruch regulačních obvodů a občasných poruch tyristorů a dalších součástek, trpí káesky ještě na jeden typ závad. Jde o to, že silové propoje uvnitř stroje jsou z hliníkové pásoviny a tyto pásy často praskají. Také díky tomu se traduje, že s káeskou nesmíte "klepnout"... Jinak to "nepojede" a klepnout z toho může vás.

TIP 2: pokud vlastníte funkční káesku, ale máte problém s vypadáváním jističe při zapnutí, koukněte se na SOFTSTART, resp. jeho jednodušší verzi. Je to vyzkoušené a opravdu to pomůže.
