* Plánky svářeček

Vydáno 16. 02. 2008 (29932 přečtení)

Aktualizováno !
Přestože by se mohlo zdát, že stavět v dnešní době svářečku amatérsky je naprostý nesmysl, jsme stále dotazováni na nějaké plánky svářeček. Dobrá tedy. V následujícím textu je seznam souborů se schématy a popisy svářeček a příslušenství, které jsme posbírali na internetu.

Nečekejte ale zázraky. Jedná se většinou jen o nějaké náčrtky a schémata bez bližšího vysvětlení. Vyjímkou je ale třeba kompletní přesný návod na tento svářecí transformátor s nabíječkou akumulátorů:

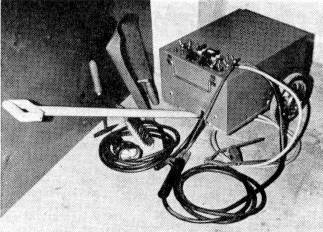

Trafo s nabíječkou

Svářecí transformátor s nabíječkou z AR 1973.

Všechny níže uvedené soubory naleznete v sekci Ke stažení-elektro.

svartyr.zip
- schéma regulace tyristorové usměrněné elektrodové svářečky do 200A řízené obvodem 555. V archivu jsou 2 obrázky se schematy kreslenými od ruky.

svartrafo.zip
- návod na svářecí transformátor do 220A + nabíječka aku 6 a 12V. Naskenované z AR 11 a 12/73

svartraf2.zip
- popis dvoufázového svářecího trafa s odbočkovým přepínáním. Jediný obrázek bez větších podrobností. Pouze pro ty co o tom vědí opravdu hodně....

usmersvar.zip
- přídavný usměrňovač s tlumivkou k transformátorové svářečce do 150A. Osazení diodami KY 715 - 719. Ze sborníku USS 24.

horak_pb.pdf
- injektorový hořák na PB s teplotou plamene až 800°C. Ze sborníku USS 52.

pripravek.pdf
- přípravek na svařování rámů. Ze sborníku USS 33.

vozik.pdf
- vozík k trafosvářečce JS 90. Ze sborníku USS 36.

wts400.zip
- naskenovaný manuál pro velmi vzácný třífázový svářecí invertor WTS 400. Tuto svářečku vyráběly ČKD Polovodiče. Nově jsme přidali také naskenovaná schémata zapojení a osazení desek plošných spojů k tomu to invertoru. Za zaslání schémat děkujeme panu Radovanu Bořkovi. Schémata jsou v PDF a naleznete se v souboru wts400schemata.zip

pp91.zip
- obrazová dokumentace a naskenované důležité fragmenty manuálu k průvarové pistoli PP 91. Berte to spíš jako zajímavost. Tohle už asi nikdo neprovozuje a provozovat nebude. Navíc speciální elektrody ER 921 pro průvarové pistole se už léta nevyrábějí...

trafa_kniha.zip
- kompletní naskenovaná kniha Transformátory pro obloukové stařování z roku 1985. Kniha se podrobně věnuje svařovacím transformátorům od teorie po praktický návrh. Na závěr jsou popsány některé československé továrně vyráběné trafosvářečky té doby. PDF soubor je komprimován v ZIP archivu.

Všechny uvedené soubory naleznete v sekci Ke stažení-elektro.

Návody na rotační svářečky z různých dynam jsme přinesli v článku o rotační svářečce.

Poznámka k ZIP souborům:
ZIP soubory (archivy) jsou komprimované soubory, které mohou obsahovat jeden či více jiných souborů. Všechny uváděné ZIP archivy byly komprimovány programem WINZIP 8.1 SR1 a lze je přímo otevírat ve Windows XP, bez použití speciálních programů. Dále je možné je otevírat souborovým manažerem Total Commander, programem Winzip a podobně.

Tak sosejte:-))

A pokud vás to k něčemu inspirovalo a něco postavíte, určitě se pochlubte prostřednictvím Svarinfa!!
