Amatérský zvárací invertor zo Slovenska.Vydáno 27. 08. 2008 (55612 přečtení)Tento amatérský svařovací invertor jsme představili již v článku Jak se bastlí invertor. Autor konstrukce nám tehdy slíbil obšírnější popis i pro další zájemce o stavbu, který vám nyní předkládáme.
Původně měl být celý popis invertoru rozdělen na několik částí. Nejprve měl vyjít popis síťové a výkonové části invertoru. Následovat měl popis řídících obvodů. První díl, tedy popis výkonové části invertoru, vám nyní předkládáme. Ovšem zdali vyjde i pokračování s popisem řídících obvodů nemůžeme slíbit, jelikož se autor konstrukce odmlčel a slíbené pokračování již nedodal. Doufejme, že u toho nezůstane a popis této zdařilé konstrukce budeme moci v budoucnu dokončit. A pokud ne, věříme, že i popis pouze výkonové části bude užitečný zájemcům o konstrukci invertorů. Nejprve se ale sluší uvést, že tato konstrukce obsadila první místo na celostátní soutěži Středoškolské odborné činnosti (SOČ) na Slovensku. K vítězství tvůrčímu týmu gratulujeme! Dokončování invertoru probíhalo v časové tísni těsně před soutěží a místy to asi bylo velmi dobrodružné, jak nám napsal vedoucí tvůrčího týmu Martin Šmihál: ...ceny novych pristrojov su uz pre bezneho smrtelnika normalne, tak je to fakt vec radosti z bastlenia, ide tam o vacsie vykony a je to nieco nove, takze je to dost zaujmava oblast. Neda sa na tom usetrit a vyvoj si odnesie zopar suciastok do vecnych lovist. Ale akoze co sme sa pri tom naucili, aj pri ozivovani tak to sa neda nahradit nicim. A sranda pri tiez nechybala :-))) Momentalne je nas pristroj osadeny styrmi IGBTckami HGTG30N60 30A/600V tak dufame ze to uz vydrzi. FETy mi odisly vecer pred SOČkou, ale nastastie som mal doma pozicany osciloskop a pozostatky z predchadzajucich ozivovani tak sa mi to podarilo opravit provizorne a rano chalani ani netusili ze to zhorelo, az ked som im to po obhajobe povedal :-) Cez vikend to moje provizorium zhorelo (pouzil som co som nasiel v tej chvili, kazdy tranzistor bol iny :-)) ale chvilku to zvaralo, hlavne na obhajobe :-))) Ako hlavny obvod pouzivame B260D. Je uz zastaraly z NDR ale pretoze o tomto obvode sme mali najlepsie informacie tak sme volili tuto moznost, urcite v dalsej verzizi by sme radi pouzili nieco novsie. Napatie naprazdno nam dava bohuzial az 80V pretoze sme trafo pocitali a bali sme sa ze sme tam spravili nejaku chybu, vyslo nam sedem zavitov, ale pre istotu sme navijali osem zavitov na sekundari takze tam to vychadza desat voltov na zavit a to jedost velky rozdiel, pretoze sme trafo uz mali zaizolovane a sedela nam aj vzduchova medzera ktoru sme dorabali koli velkej indukcnosti a koli udrzaniu sytenia tak uz sa nam trafo nechcelo rozoberat a jeden zavit odvijat. Podarilo sa nam nakontaktovat na blizku firmu co robi zalozne zdroje pre zeleznicu a vyzobrali sme od nich dve E65 jadra takze jedno E65 sa priblizne = dvom E55 a chceli by sme v buducnosti dat dve E65 tym by sme dosiahli raz taky vykon ako momentalne mame a mozno by sme chceli spravit full-bridge striedac, len sme tak rychlo nezohnali vhodne budice tranzistorov a v nasej verzii forward-u sme pouzili budic IR2113. Posielam aktualnu podobu nasej zvaracky. Je to skonstruovane za dva dni. Boli sme v casovej tiesni, tak sme z toho spravili taky ukazkovy panel (aj reviziu sme na to dostali), co sa ukazalo ze to malo velky uspech, ked kazdy mohol vidiet dovnutra co v tom vlastne je a ake "nic" trafo dokaze zvarat. Chceli by sme este spravit jednu kopiu na jednu vacsiu DPS a uz tomu dat aj nejaku peknu krabicku. V krajskom kole SOČ sa naša práca umiestnila ako prvá a nasledne na celoštátnom kole v dňoch 24.4-26.4. obsadila taktiež prvé miesto... Zváračka ešte prebehla menším medzivývojom dňa 24.4. kedy došlo k deštrukcii tranzistorov HGTG30N60 spolu s budičom. Výstupnú tlmivku sme previalia a robili záťažový test. Počas tohto testu naša nová tlmivka vykazovala pozitívne výsledky ale došlo k nadmernému preťaženiu tranzistorov... V časovej tiesni pred celoštátnym kolom (oprava sa vydarila) sa nám sponzorsky podarilo zohnať ďalšie budiče a 30 kusov nových tranzistorov, takže vývoj ešte bude pokračovať. Chceme sa ďalej zamerať na impulzný transformátor a tým dosiahnuť väčšieho výkonu...

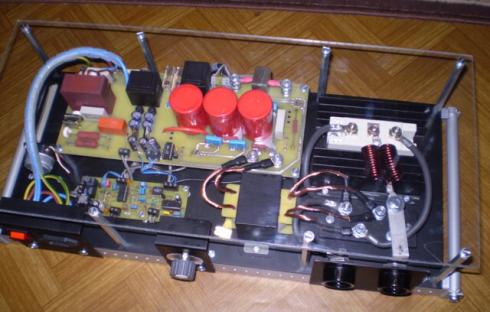

Hotový invertor - soutěžní verze.

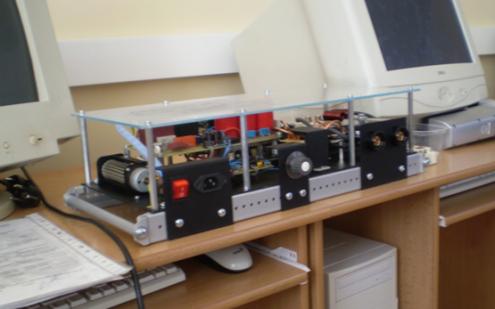

Invertor na soutěži SOČ.

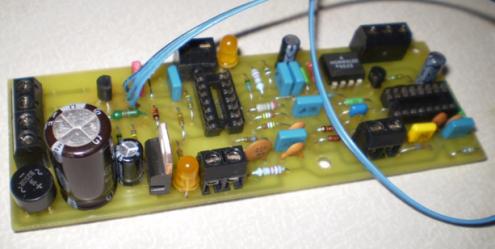

Detail řídící elektroniky 2. verze.

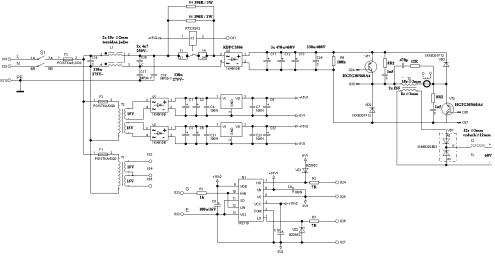

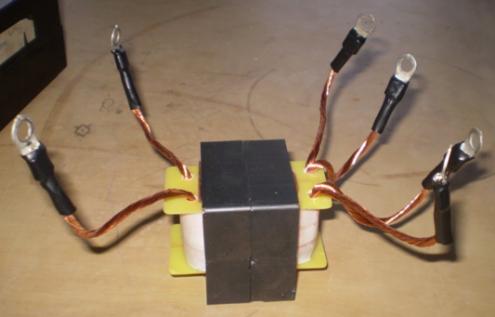

Detail transformátoru.(kliknutím na obrázek otevřete okno s velkým obrázkem) Schéma zapojení výkonové části svařovacího invertoru.Kompletní popis výkonové části si můžete stáhnout v sekci Ke stažení, podsekci Elektro pod názvem invertorsk_1.pdf Poznámka: Použitý řídící integrovaný obvod B260D je ekvivalentem obvodů TDA1060, resp NE5560N, o kterém jsme psali již v článku Svářecí invertor 556? Ne 5560! A právě datasheet NE5560N naleznete v sekci Ke stažení, podsekci Elektro pod názvem ne5560n.pdf
