Svařování elektrodou (MMA)

* Amatérský invertor z Ruska.

Vydáno 27. 10. 2007 (45081 přečtení)

Amatérský svářecí invertor, popsaný v jednom z předešlých článků, vzbudil velkou pozornost. Jen je škoda, že zatím není k dispozici dokumentace. Ovšem pídili jsme se dál a našli jsme. Amatérské invertory se hojně staví třeba v Rusku...

Zajímavé stránky věnované stavbě invertorů jsme totiž našli právě na Ruském webu. Takže pokud ještě umíte rusky a azbuka pro vás nejsou jen podivné znaky, podívejte se na tyto stránky:

Najdete zde fotografie, schémata a popisy několika amatérsky postavených svářecích invertorů. Malá ochutnávka (včetně schématu) z tohoto ruského webu je na následujících obrázcích:

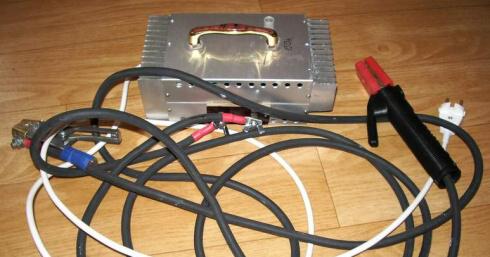

Ruský invertor 1

Ruský amatérský invertor - provedení 1.

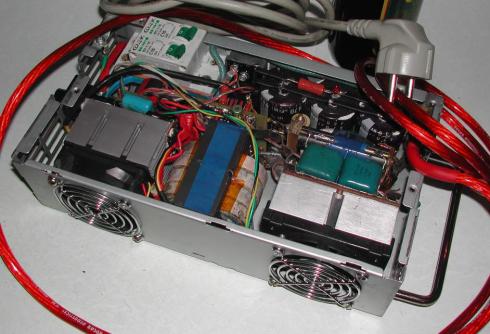

Ruský invertor 2

Ruský amatérský invertor - provedení 2.

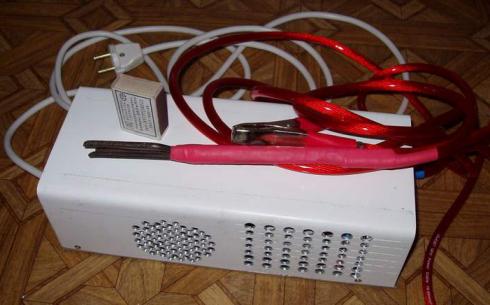

Ruský invertor 3

Ruský amatérský invertor - provedení 3.

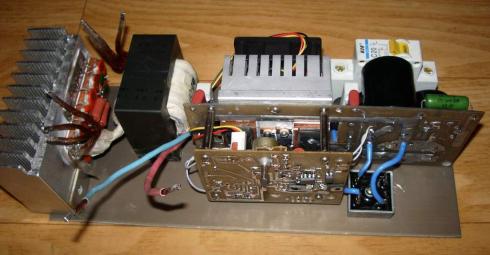

Ruský invertor 4

Elektronika invertoru vyjmutá z krabičky.

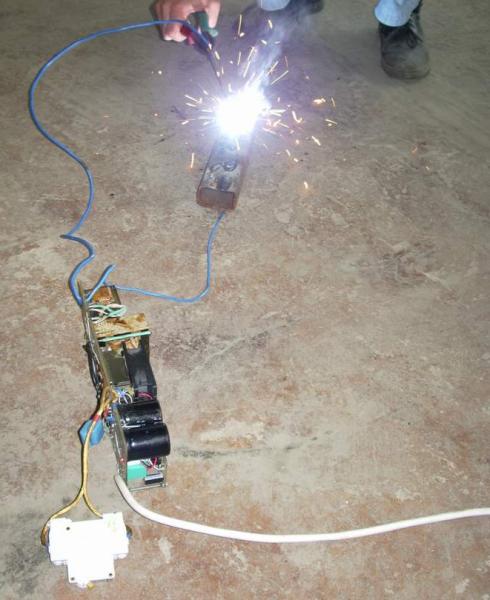

Ruský invertor 5

A takhle to svařuje.

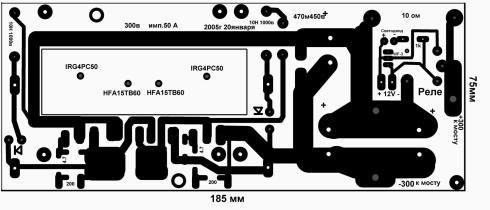

Ruský invertor 6

Plošný spoj střídače.

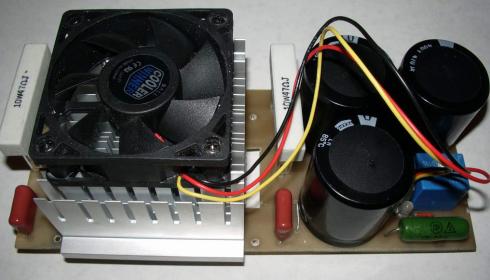

Ruský invertor 7

Osazený střídač.

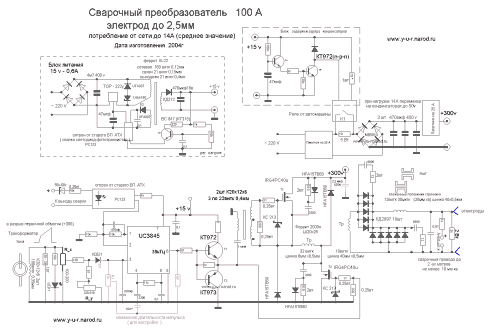

Na následujícím obrázku je schéma ruského amatérského invertoru s proudovým rozsahem 35 - 100 A. Invertor je vhodný na svařování elektrodami do maximálního průměru 2,5 mm. Na originálních www stránkách je ale uvedena i modifikace do 160A. Invertor je řízen známým obvodem UC 3845. Aplikační list (tzv. datasheet) tohoto obvodu naleznete v sekci ke stažení.

(kliknutím na obrázek otevřete okno s velkým obrázkem)

Schéma zapojení amatérského invertoru 100 A.

Tak hodně zdaru při bastlení. A jestli něco zbastlíte, nezapomeňte se pochlubit na Svarinfu!
