Svařování pod argonem TIG/WIG

* TIG a Microplasma HF tester

Vydáno 18. 07. 2012 (12242 přečtení)

V tomto článku je popsán zajímavý přípravek pro testování HF zapalování u hořáků pro TIG/WIG ale i Microplasmu. Popis je sice stručný, ale inspirace (zejména pro servisní dílny) může být značná. Posuďte sami.


Praktický tester na TIG a Micro plasmu

V nasledujúcom krátkom článku vám predstavíme praktický tester - polohovadlo na dlhodbé testovanie HF zapalovania oblúku. Pomocou tohto polohovadla je možne skúšať rôzne typy horákov a zváračiek. Výhoda tohto polohovadla je, že sa dá precízne nastaviť výška aj uhol sklonu horáku.

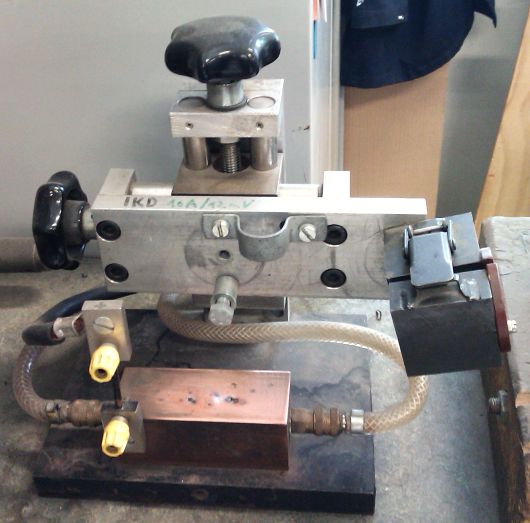

TIG a Microplasma HF tester - 1

Provedení testeru (bez hořáku)

Polohovadlo sa využíva v testovacích a vývojových centrách, kde treba dlhodobo testovať zapalovanie oblúka. Zdôrazňujem zapalovanie, lebo ako vidíte, protikus je medený plát, ktorý není určený na zváranie.

A prečo je tam meď? Meď je tam preto, lebo je dobre teplotne vodivá a lahko sa obrába. Cez tento medený kus prechádza chladiaca kvapalina, ktorá je cez výmeník tepla ochladzovaná, tým pádom sa testovať môže opravdu dlhodobo:

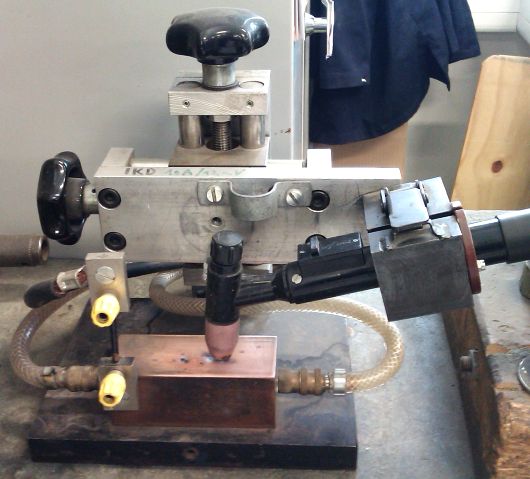

TIG a Microplasma HF tester - 2

Tester s upnutým hořákem

Připravil: arno
