Svařování pod argonem TIG/WIG

* TIG 20 a TIG 30 - přídavná zařízení pro TIG svařování.

Vydáno 05. 03. 2008 (49022 přečtení)

Přídavná zařízení TIG 20 a TIG 30 umožňovala po připojení k elektrodovým svářečkám výrobce MEZ Brumov svařovat metodou TIG v ochranné atmosféře argonu. Jelikož jsme obdrželi schémata zapojení těchto stále ještě využívaných zařízení, připravili jsme tento článek. Kromě možnosti stáhnout si schémata, se s těmito zařízeními můžete blíže seznámit.

TIG 20

TIG 20 je přídavné zařízení, pomocí kterého lze svařovat metodou TIG za použití běžné usměrněné svářečky s plynulou elektronickou regulací. TIG 20 vyráběl podnik Triodyn MEZ Brumov a byl tedy určen pro svářečky tohoto výrobce, tedy pro svářečky: UTA 200, UTA 315, SMA 250, WTU 400 a WTU 600. TIG 20 je z těchto svářeček zároveň napájen bezpečným napětím 24V. Po drobných úpravách by jej ale bylo možné připojit i k jiným podobným svářečkám.

TIG 20 umožňuje připojení plynem i vodou chlazeného hořáku (chladící jednotka ale musí být připojena zvlášť). Zapalování oblouku se provádí dotykem (náškrabem). Maximální použitelný svářecí proud je 315 A. K zařízení je dále možné připojit dálkový regulátor proudu DR 20. Přídavné zařízení TIG 20 umožňuje nastavit tyto parametry TIG svařování:

  • Dofuk ochranného plynu 0 - 25 sec
  • Náběh svařovacího proudu 0 - 10 sec
  • Doběh svařovacího proudu 0 - 18 sec

Manuál, schéma zapojení a naskenovaný prospekt naleznete v sekci Ke stažení-elektro pod názvem tig20.zip

Jak TIG 20 vypadá, se můžete podívat na následujícím obrázku:

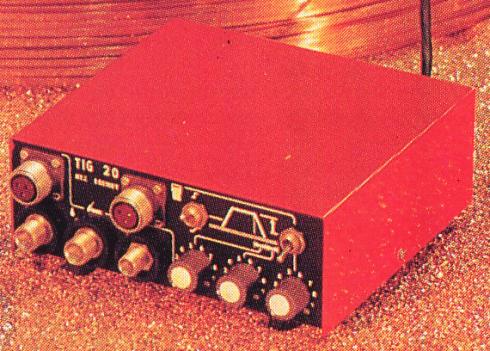

Přídavné zařízení TIG 20

Přídavné zařízení TIG 20.

TIG 30

Prakticky totéž co je uvedeno výše o TIGu 20 platí i pro TIG 30. Důležitou změnou je zapalování oblouku bezdotykově pomocí HF a nižší maximální použitelný svářecí proud 240 A. Dále je k dispozici možnost nastavení většího množství parametrů TIG svařování:

  • Předfuk ochranného plynu 3 sec
  • Dofuk ochranného plynu 5 - 30 sec
  • Náběh svařovacího proudu 0 - 5 sec
  • Doběh svařovacího proudu 0 - 10 sec
  • Bodování 0,5 - 5 sec
  • Délka periody 0,2 - 2 sec
  • Délka pulsu 10 - 50% periody

Manuál, schéma zapojení (jednu ze dvou verzí) a naskenovaný prospekt naleznete v sekci Ke stažení-elektro pod názvem tig30.zip

Jak TIG 30 vypadá, se můžete podívat na následujícím obrázku (vyráběly se provedení c bílým a černým čelním panelem:

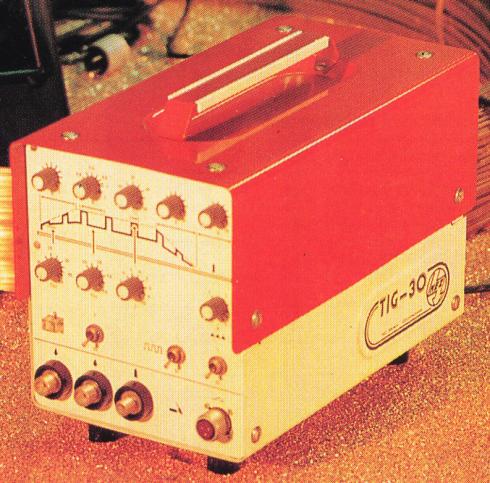

Přídavné zařízení TIG 30

Přídavné zařízení TIG 30.

Aktualizace:
Nově jsme přidali schéma zapojení novější verze TIG 30 a desky NF1 s operačními zesilovači. Schéma naleznete v sekci Ke stažení-elektro pod názvem tig30_novytyp.pdf

Poděkování za schémata patří Ramonovi.
