Svařování elektrodou (MMA)

* Svářečka SEAK SL 140 FET.

Vydáno 20. 02. 2008 (19002 přečtení)

Pan Petr Malý, který se zabývá opravami svářecí techniky, nám zaslal obrázky zajímavé svářečky. Přestože se jedná o již zastaralou technologii, je stroj docela zajímavý a hlavně velmi vzácný. Berte tedy tento článek jako jakousi kuriozitku.

Svářečka se jmenuje SEAK SL 140 FET a v principu se jedná o středofrekvenční střídačový svařovací zdroj pro ruční obloukové svařování obalenou elektrodou. Tyto středofrekvenční zdroje tvořily jakýsi mezistupeň mezi klasickými tyristorovými usměrňovači a invertory. SEAK pochází ze Slovenska, kde jej v roce 1993 vyráběla firma SEAK Prešov. Ovšem v té době již nastupovaly svářecí invertory tak, jak je známe ze současnosti a výroba SEAKU byla záhy ukončena. Přestože firma Seak stále existuje, věnuje se v současné době zcela jiné činnosti. Na naši žádost o bližší informace o svářečce, jsme obdrželi následující odpověď:

"Zváračky sú pre nás uzavretou kapitolou. Konkurencia svojou vyspelou technikou nás k tomu dotlačila. Takže k tomu len toľko."

Technické parametry SEAK SL 140 FET:

Napájení: 3 x 380V / 50 Hz
Svářecí proud: 20 - 140A
Zatěžovatel: 140A/35%, 120A/60%, 90A/100%
Napětí naprázdno: 75V
Hmotnost: 13,5 kg

Svářečka pravděpodobně disponuje i vestavěnou nabíječkou akumulátorů, protože na štítku je také údaj o nabíjecím proudu Inab=5A.

Celkové provedení a konstrukční uspořádání je patrné z následujících obrázků. Jen pro doplnění uveďme, že další středofrekvenční zdroj té doby vyráběný v tuzemsku byla známá SMA 250, výrobce Triodyn (MEZ) Brumov.

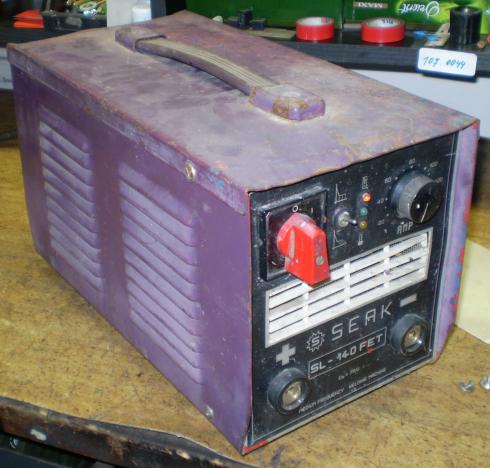

Svářečka SEAK 140_1

Svářečka SEAK 140 - celkový pohled-

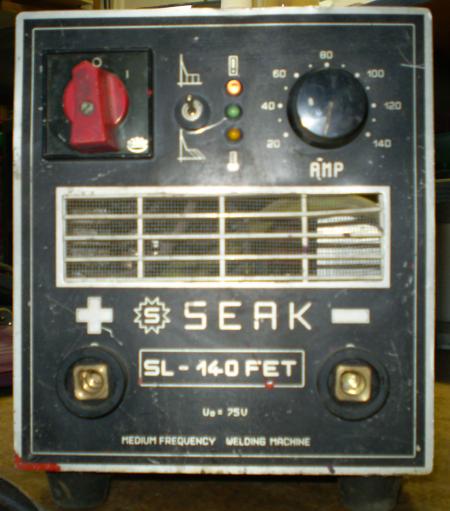

Svářečka SEAK 140_2

Svářečka SEAK 140 - čelní panel.

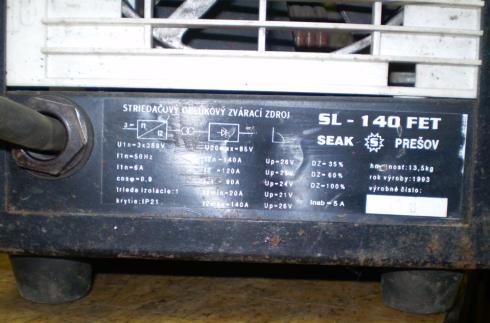

Svářečka SEAK 140_3

Svářečka SEAK 140 - typový štítek.

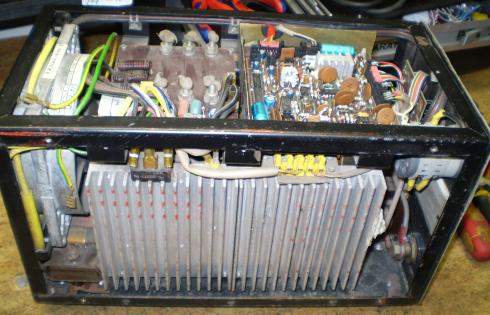

Svářečka SEAK 140_4

Pohled na odkrytovaný stroj.

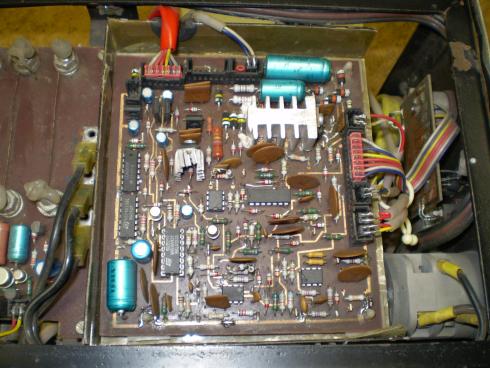

Svářečka SEAK 140_5

1. detail řídící elektroniky.

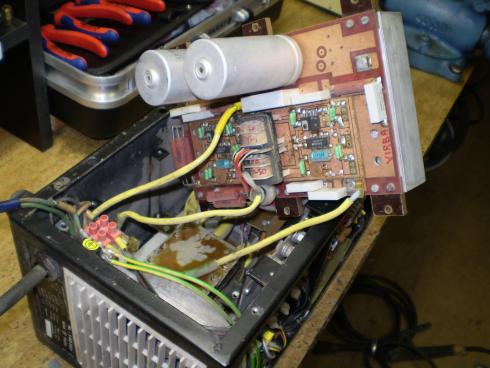

Svářečka SEAK 140_6

2. detail řídící elektroniky
