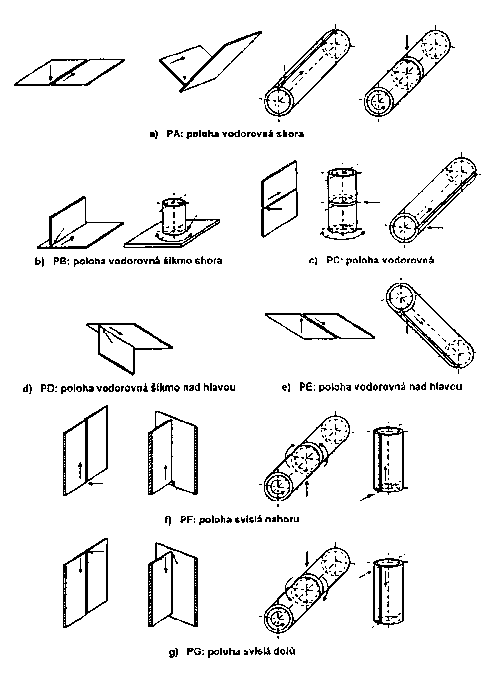

WPS, jak na ně ? - III. (Polohy svařování a jejich značení)Vydáno 10. 05. 2006 (54477 přečtení)Polohy svařování dle normy ČSN EN ISO 6947. A jejich předepisování (nejen) ve WPS. Poloha svařování se podle této normy značí dvoupísmenným kódem začínajícím písmenem Px. Vyjímkou jsou polohy H-L045 a J-L045 pro svařování pod úhlem 45° na trubce. Jednolivé polohy a jejich provedení na plechu a trubce znázorňuje následující obrázek.
Aktualizace: protože výše uvedený obrázek není moc kvalitní, zaslal nám náš čtenář, pan Zůbek, mnohem kvalitnější obrázky, které si ale musíte nejprve rozkliknout: (kliknutím na obrázek otevřete okno s velkým obrázkem)
Polohy svařování
