* Tipy pro letování kabelových ok.

Vydáno 08. 08. 2009 (24605 přečtení)

Aktualizováno !
Dnešním příspěvkem se vracíme k článku o nejjednodušším tuningu svářečky, kde byla popisována výměna zemnící svěrky. Bylo zde konstatováno, že jediným problémem může být montáž kabelového oka na svařovací kabel, zejména v případě oka letovacího. Svůj osvědčený postup letování ok nám zaslal nalimko, který je také autorem dříve popsanéhu tuningu trafosvářečky Güde 185 F.

Letování ok snadno, rychle a kvalitně!

Tiež som vlastníkom baubau transformátorovej zváračky so zemnou svorkou v prevedení ako ju opisuje Admin v článku Nejjednodušší tuning svářečky. Predpokladám, že nie som sám, čo takúto svorku bude nahradzovať vhodnou – na tento účel určenou. Dôvody popisuje Admin dostatočne – Ohmov zákon nepustí.

Pri takejto úprave vyvstáva jediný technický problém – ako čo elektricky najlepšie pripojiť zvarovací kábel ku kliešťam? Ide o to, že i za použitia spájkovacieho očka vhodného priemeru treba zabezpečiť čo najmenší prechodový odpor medzi samotným káblom a očkom – nehovoriac o mechanickej pevnosti. Najvhodnejším riešením je pocínovanie kábla v cínovom kúpeli.

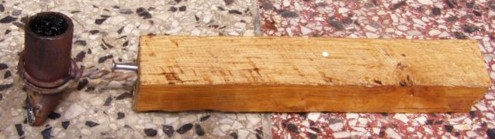

Na tento účel používam prípravok, ktorý skonštruoval ešte môj otec. Ide o kúsok oceľovej trubky vhodného priemeru, ktorá je na jednom konci sploštená a zavarená. Ako rukoväť slúži kúsok dreveného hranola. Prípravok je s rukoväťou spojený omotaným zvarovacím drôtom o priemere 4 mm (viď foto):

Letovací přípravek na kabelová oka

Přípravek na letování kabelových ok

Pred samotným pocínovaním treba dbať na riadne mechanické a chemické očistenie zváracieho kábla (u nových káblov väčšinou stačí kábel iba odizolovať). Na mechanické očistenie používam drôtený kotúčik upnutý do stojanovej vŕtačky a na chemické čistenie sa mi osvedčil ocot + kuchynská soľ. Do dvoch lyžíc octu pridať jednu lyžicu soli – dobre premiešať a zubnou kefkou medený kábel riadne vyčistiť (takto vyčistiť sa dá aj hliník). Po očistení v octe treba kábel umyť vodou a osušiť.

Samotné pocínovanie je potom jednoduché. Prípravok dám na plynový sporák a o pár minut je možné pocínovávať. Je nutné použiť kolofóniu (kalafúnu) ako pojivo. Ja mám v kelímku pripravedú pastu – kolofóniová drť zmiešaná s liehom. Kábel najskôr ponorím do tekutého cínu aby sa ohrial a potom to kolofóniovej pasty. Potom už len treba kábel ponárať do cínu pokiaľ sa riadne nepocínuje – musí byť vyplnený priestor medzi drôtmi tvoriacimi kábel. Pred samotným prispájkovaním očka je dobré aj toto očistiť (mechanicky – guľatým pilníkom) a tiež pocínovať v prípravku. Na spájkovanie používam 300 W spájkovačku – menší výkon nemusí byť dostatočný. Po spájkovaní umývam očko v liehu aby som odstránil zvyšky kolovónie. Na záver chránim spoj zmršťovacou bužírkou vhodného priemeru.

Letování kabelových ok

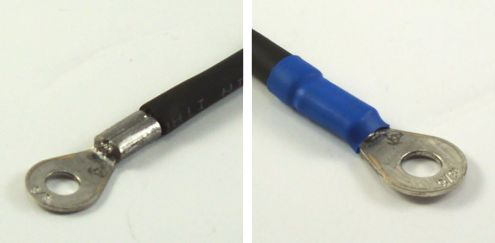

Ilustrační obrázek: zapájené oko + překrytí smršťovací bužírkou.

Takto spojené očko s káblom sa nám odvďačí dlhou životnosťou a minimálnym prechodovým odporom – zanedbateľnými stratami.

Je to osvedcena metoda - moj otec pouzival tento pripravok na pocínovanie ocelovych drotov pri vyrobe cesakov na cucoriedky. Namiesto kolofonie sa ale musi pouzit prevarena kyselina solna (HCl + Zn).

Text: nalimko

Aktualizace

Kolem tohoto návodu na letování ok se na Svarfóru strhla zajímavá diskuse. Hlavním důvodem byl původní ilustrační obrázek s naletovaným okem. Obrázek byl jednak velmi nekvalitní a hlavně oko na obrázku zachycené bylo opravdu hodně špatně zaletované. To pochopitelně zapříčinilo vznik pochybností o kvalitě výše uvedeného návodu.

Je tedy nutné uvést věci na pravou míru. Obrázek s okem je pouze ilustrační a nepochází od autora textu, nalimka. Jelikož autor dodal pouze obrázek přípravku, rozhodli jsme se pro ilustraci doplnit text ještě obrázkem oka. Ovšem i díky spěchu, byl vybrán náhodný obrázek z naší fotobanky. O jeho (ne)kvalitě jsme se sami přesvědčili až později. Obrázek u textu jsme tedy vyměnili a abyste věděli o čem je řeč, níže je i ten původní. Nalimkovi se tímto omlouváme.

Letovací kabelová oka

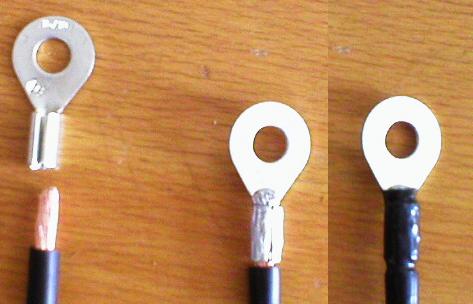

Původní nekvalitní obrázek

Již brzy se také můžete těšit na volné pokračování tohoto článku v podobě tipů na lisování kabelových ok.
