Ještě jednou se vrátíme k tématu usměrnění trafosvářečky a zároveň plníme jedno přání ze Svar Fóra. Následující článek totiž popisuje domácí výrobu trafosvářečky s usměrňovačem. Zvláštností této konstrukce je to, že se jedná o 3-fázový transformátor s usměrňovačem bez tlumivky. Ale dejme slovo autorovi konstrukce...
Ja som to robil pred 15timi rokmi a spravil som ich asi osem, doma mam dve, jedna ešte nedorobena,
jednu použivame. Za tovarensku 2f, neviem presne typ, ktoru ma brat, by som ju nemenil, čo sa tyka zvarania a chytanie obluka.
Zvar, to som nerengenoval, profesionalny zvarač niesom, tak že neviem to tak ohodnotit.
Sekundar je vinuty dvojmo, lebo neboli k dispozicii diody, použil som alternatorove.
Neviem presne typ (20A,120V), ale neskor som robil z 60A, dve v jednom puzdre, teda tri dvojice (jedno vinutie), a išlo -CHODI- to super!!
Zvarala sa aj zliatina, kvalitu posudit neviem, ale iste dobra praca!
Regulacia: triak KT 728/800, diak KR206, potak spriahnuty, všetko trojmo.
Robil som to aj tak, že som misto potaku dal trojity prepinač z odpormi(tol.1-2%) a subeh pot. bol zaisteny.
Obluk to chyta velmi dobre aj bez tlmivky. Pri zvarani to krasne šušti, nie ako zvaračka na 2f, ta tak vrči.
Autor: Jano2
Zdroj: fórum na www.elektroworld.info
Schéma Janovy svářečky je na následujícím obrázku. Bohužel není příliš kvalitní, ale jiné k dispozici nebylo. Pokud obrázek v nějakém fotoeditoru zvětšíte na 200% jsou i detaily poměrně dobře čitelné. Regulace v podstatě sestává ze tří samostatných regulátorů diak-triak popsaných v
tomto článku. Symetrii regulace zajišťuje buď trojitý potenciometr, nebo jak autor uvádí, trojitý otočný přepínač s odporovou sítí. Na dalších obrázcích jsou pak fotografie hotové svářečky.

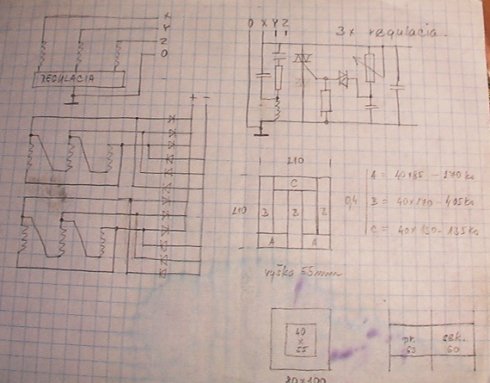

Schéma zapojení 3f svářecího usměrňovače

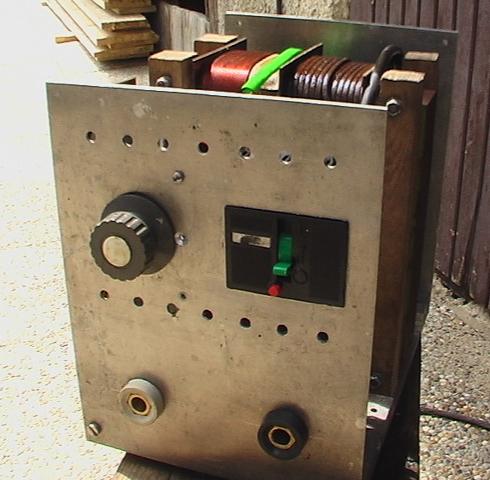

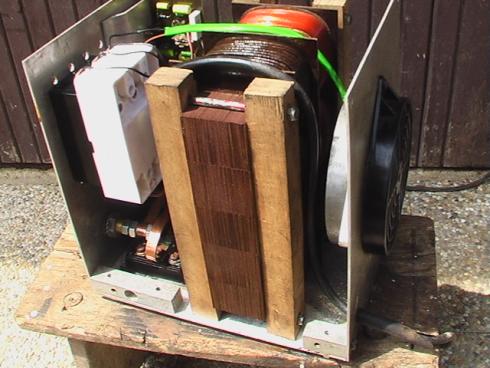

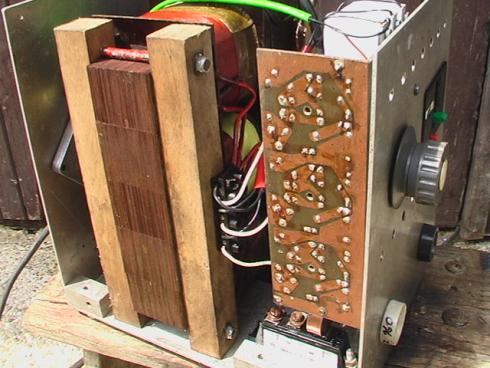

Celkové provedení 3f svářecího usměrňovače
Celkové provedení 3f svářecího usměrňovače
Celkové provedení 3f svářecího usměrňovače

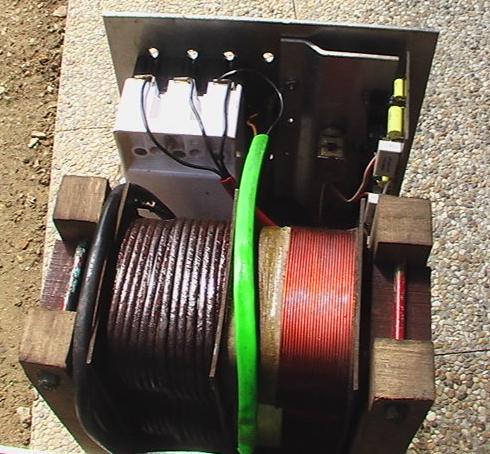

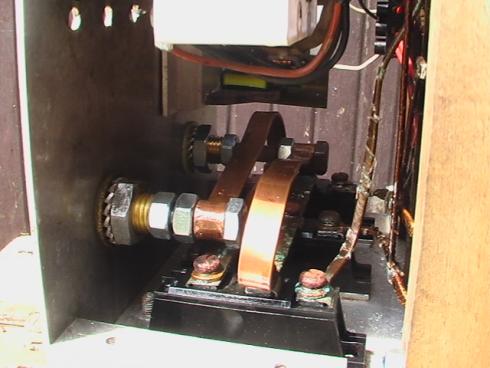

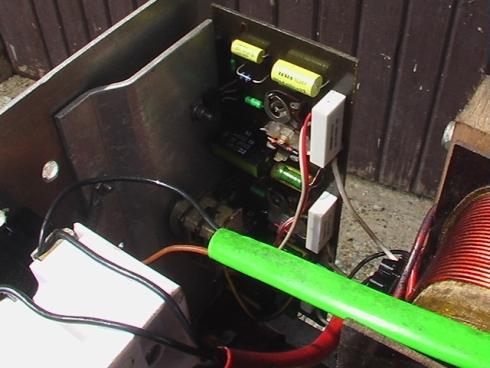

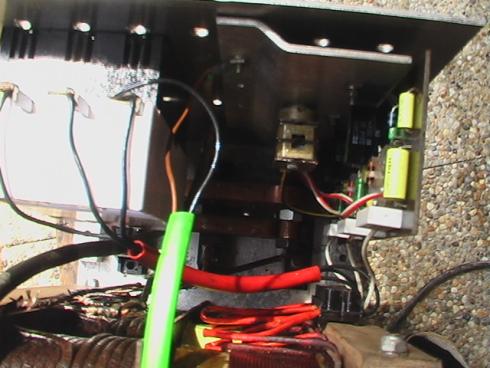

Pohled do útrob 3f svářecího usměrňovače
Pohled do útrob 3f svářecího usměrňovače
Pohled do útrob 3f svářecího usměrňovače
Pohled do útrob 3f svářecího usměrňovače
