Svařování MIG/MAG (céóčka)

* KS 350 + podavač MIG/MAG

Vydáno 13. 10. 2007 (22113 přečtení)

V následujícím článku vám představíme amatérsky zhotovenou sestavu populární tyristorové svářečky KS 350 s připojeným podavačem drátu z ještě populárnějšího "céóčka" WLSP 315. Autor a majitel této sestavy prostřednictvím tohoto článku zároveň žádá o pomoc s vyladěním svářecích parametrů, které prý nejsou zcela ideální.

Tyristorový svářecí usměrňovač KS 350 je přes své stáří stále vynikající elektrodová svářečka. A protože má možnost přepínat statickou charakteristiku v několika stupních od velmi strmé až po velmi plochou, zkusil pan Král MAG svařování v CO2. Bohužel ale výsledky nejsou úplně nejlepší a pan Král prosí zkušené čtenáře o radu. Následuje popis jeho sestavy:

Sestava KS 350 + podavač pro MIG/MAG svařování

Připojil jsem ke KS 350 podavač z WLSP 315 řízený kompletní elektronikou z WSP 600. Na KS 350 jsou další upravené kratší vývody, které jsou vyvedeny přes srážecí odpor z WLSP 315:

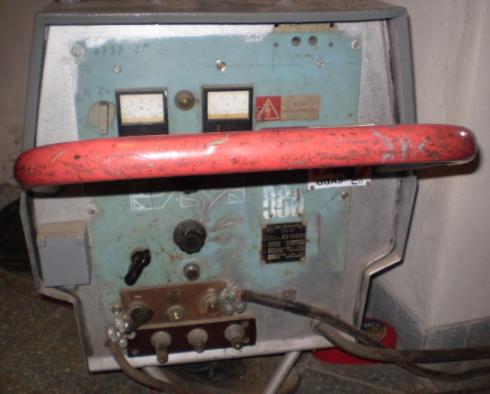

KS 350

KS 350 s přidanými vývody.

Elektronika, stykač na 400V a zásuvka pro svářečku (aby spínala při sepnutí tlačítka hořáku) je uložena do vyrobené plechové skřínky s kolečky. Nahoře je čep (z WLSP 315), který nese podavač. Komplet podavač + skříňka s elektronikou tedy tvoří jakýsi vozíček, který je kabelem spojen s KS 350. Viz přiložené obrázky:

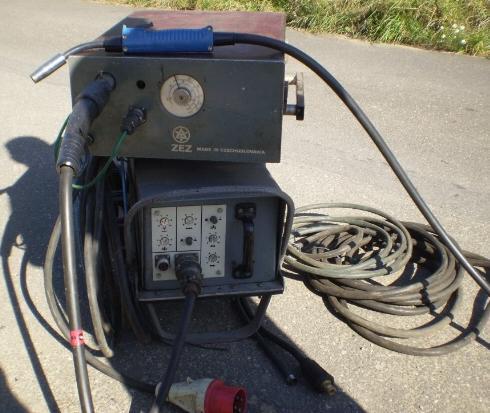

KS 350 + MIG 1

Podavač z WLSP 315 a vozík s elektronikou.

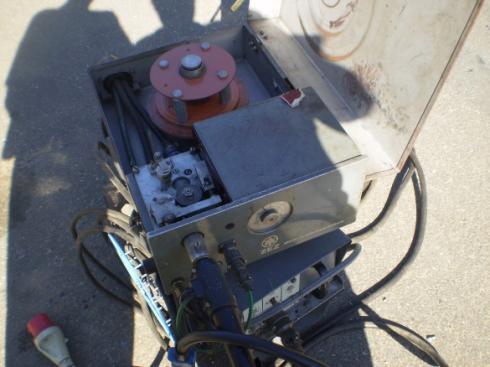

KS 350 + MIG 2

Otevřený podavač z WLSP 315.

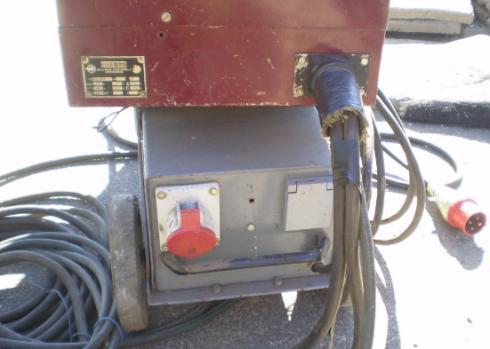

KS 350 + MIG 3

Detail připojovacích zásuvek na vozíku s elektronikou.

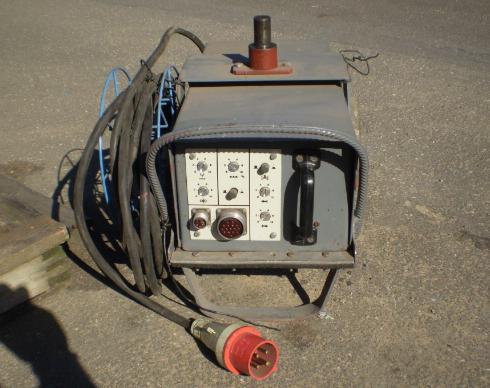

KS 350 + MIG 4

Vozík s elektronikou pro řízení podavače.

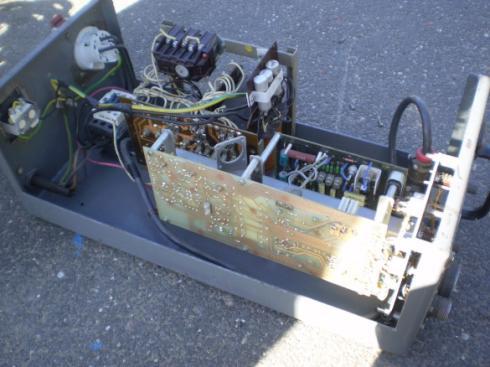

KS 350 + MIG 5

Detail elektroniky z WSP 600.

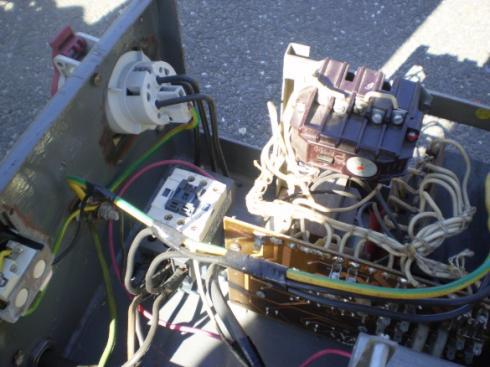

KS 350 + MIG 6

Detail elektroniky z WSP 600 + stykač.

Elektronika má vlastní napájení 400V (kvůli původnímu napájecímu transformátoru z WSP 600). Vzhledově i rozměrově jsem byl spokojen, ale problém nastal při svařování. Nebylo to to pravé. Svar je pěkný, ale takový jako syrový proud s větším rozstřikem. To vše s drátem o průměru 1,2 a nastavené ploché charakteristice zdroje. I to by se sneslo. Ale svařovat plechy tl. 0,6 až 0,8 mm drátem 0,8 mm se již nedá. Je to bída s utrpením. Já jsem upravoval svářečku kvůli autu a teď si s tím nevím rady. Mám na tom hodně práce. I na tlummivce jsem udělal odbočky. Také jsem použil srážecí odpor z WLSP 315, ale vše je stále málo. Chtěl bych se dostat na kvalitu svářečky PP.315-21 BEZ Bratislava (též tyristorově řízené CO2).

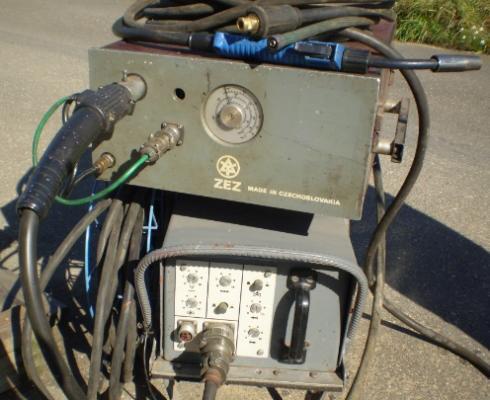

KS 350 + MIG 7

Pohled na sestavu podavač + vozík s elektronikou + hořák.

Byl bych rád, kdyby mi někdo poradil jak to upravit. Anebo je to prostě jenom víc elektroda a to, co píší výrobci v návodu z roku 1972 (že je KS 350 vhodná pro sváření v CO2) mám brát raději s rezervou? Stále věřím, že se i tohle nechá dořešit. Doufám, že je šance, že na internetu někdo poradí. Budu rád za každý váš názor či radu. Děkuji předem.

Vladimír Král
vladimmirkral(zavináč)seznam.cz (ty dvě m jsou správně !)
