Svařování elektrodou (MMA)

* Levná svářecí trafa z Číny

Vydáno 25. 08. 2007 (19132 přečtení)

Následující článek jsme obdrželi od čtenáře ze Slovenska. Arno je odborník na slovo vzatý a podívejte se, jak v jeho testech dopadly levné čínské trafosvářečky ze supermarketu...

Mal som tú česť otestovať 3 značky čínskych transformátorových zváračiek bez usmerňovača (tzv. zváračky zo supermarketu). Nazvem ich A, B, C. Z týchto značiek som mal dispozícii výkonové rady od 80A až do 250A. Z každej rady som mal 2 kusy.

Začínam s modelom A: U mňa test znamená, aby zváračka spľňala všetky predpísané body normy EN 60974-6. Na prvý pohľad z vonka vyzerajú veľmi dobre, je k nim aj príbal. Zváracia kukla, kliešte, kolieska atď.... Po odkrytovaní zisťujem, že sa až nápadne podobajú na na niektoré európske zváračky, ktoré sa už vyrábajú asi 20 rokov.

Pre srandu som si vyhladal stránku výrobcu tejto čínskeho zázraku a čo nevidím, firmu založili v roku 1998 a má 3000 zamestnancov. Samozrejme vyrábajú celé portfólium od MMA, TIG, MIG/MAG... To všetko stihli vyvinúť za 10 rokov. Šikovný číňania :-)

Ale vráťme sa ku zváračke, je veľmi pekne zložená:

Čínský svářecí transformátor 1

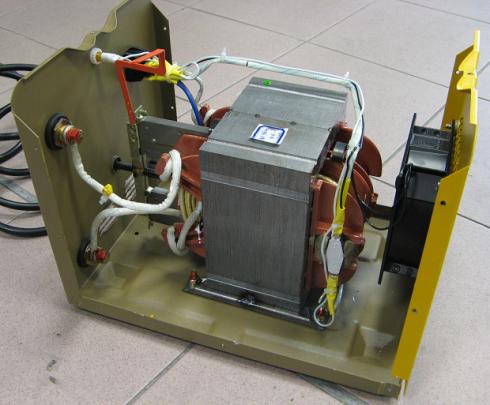

Obr. 1: Pohled na odkrytované čínské trafo.

Šróbiky zafarbené, asi kôli samovolnému uvoľneniu, alebo slúžia ako plomby. Káble krásne zviazané, tepelné čidlo zalepné nejakým neznámim silikónom, ventilátor kvalitný... Všetko sa zdalo že je OK. Na záťaži nastavujem hodnotu 160A. Záťaž je vlastne jeden odpor, ktorý simuluje zváranie podľa vzorca pre MMA:

Uz = (Iz . 0,04 + 20)

Kde:
Uz - zváracie napätie
Iz - zvárací prúd
Rz - odpor záťaže

pro Iz = 160A, je Uz = (160 . 0,04 + 20) = 26,4 V

čiže: Rz = Uz / Iz = 26,4 / 160 = 0,165 Ω

Na záťaži tedy nastavujem 0,165 Ω

Teplotné čidlá som umiestnil na primárne vinutie a dve na sekundárne. Na sekundárne tým spôsobom, že jedno pri termočidle a jedno oproti pri výstupe. Zapol som zváračku a pustil do záťaže. Podľa normy má čidlo vypnúť pri teplote 180°C, ale v najhoršom prípade pri 220°C. Toto sa udáva pre triedu izolácie rady H, ktorá bola deklarovaná pre túto zváračku. Čakám čakám a asi pri teplote 160°C začal vychádzať smradlavý dym zo sekundárneho vynutia. Zváračku som okamžite vypol. Mal som k dispozícii ešte jeden takýto istý model, stalo sa to isté - dym! Skúšal som aj nižšie rady a všetky dymeli, pri jednom type aj vypínač!

Poznámka: video ve formátu AVI s kouřící svářečkou si můžete stáhnout v sekci Ke stažení v podsekci video

Čínský svářecí transformátor 2

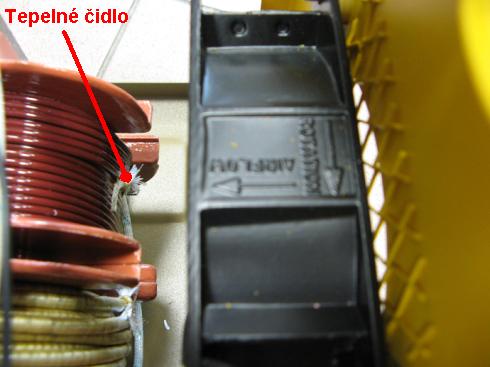

Obr. 2: Detail umístění tepelné pojistky přímo u ventilátoru.

Pri modeloch B sa mi stalo, že asi polovica tiež dymela, alebo ak nie tak čidlo nevyplo. To kôli tomu že ventilátor ofukoval priamo čidlo, viz obr. 2. Ked som pri čidle nameral teplotu 140°C tak na druhej strane sekundára až 220°C, čo je neprípustné. Týmto chcem naznačiť, že ofukovanie je horší spôsob chladenia ako odsávanie.

Modely C mali v celku dostačujúce teplotné vlastnosti, ale zase nezodpovedali európskym normám.

Záver: prosím zvážte si čo kupujete a za koľko!

Testoval a článek připravil: Arno

Poznámka: na tomto příkladu je jasně vidět, jaký způsob chlazení ventilátorem je lepší. Jestli ofukování nebo odtah. Pokud by vzduch byl ventilátorem odtahován ven ze svářečky, její šance na přežití by byly daleko větší. Kdežto při přímém ofukování neměla (i díky špatně umístěnému čidlu) šanci... Prostě teplý vzduch musí ze skříně ven!
