Software pro svařování

* Svářecí asistent - další software pro svařování.

Vydáno 29. 06. 2007 (21455 přečtení)

Po čase opět přinášíme popis software pro svářečskou praxi. Program WeldAssistant německé firmy HSK-Welding Solutions je výborným pomocníkem zejména pro svářecí technology a inženýry. Posuďte sami...

Popis programu WeldAssistant

Jak již bylo uvedeno výše je tento program ideálním pomocníkem všech svářecích technologů, inženýrů a "dozorů" obecně. Program umožňuje vytvářet a spravovat technologické postupy WPS. K dispozici je velké množství svarových spojů ve formě obrázků pro WPS. Dále je možné v programu vést evidenci svářečů a jejich osvědčení. Program pak automaticky hlídá doby platnosti jednotlivých zkoušek a formou ikonek nás informuje o blížícím se termínu expirace, nebo i již propadlé zkoušce. Poslední významnou funkcí je kalkulátor nákladů na svářečské práce. Opět se jedná o výbornou a praktickou pomůcku.

Zde jsou ve zkratce hlavní přednosti programu:

  • více než 440 základních materiálů
  • komplexní databáze přídavných materiálů pro MMA, MIG, TIG, SAW a plamenové svařování. Vše zatříděno podle norem EN, DIN a AWS.
  • ochranné plyny dle EN 439
  • všechny typy wolframových elektrod pro TIG/WIG svařování
  • více než 1440 předpřipravených svarových spojů
  • tabulka vlastních základních materiálů, které si můžete přidávat sami
  • tabulka vlastních přídavných materiálů, které si můžete přidávat sami
  • Možnost jazykové mutace: Německy, Anglicky, Francouzsky

Ovládání programu je velice jednoduché a intuitivní. Po chvilce "hraní si" s demoverzí se naučíte všechny základní funkce programu a uvidíte jak snadné je třeba vytvoření profesionálně vypadající WPS. Po spuštění staženého a nainstalovaného programu je nejprve zobrazena zpráva, že se jedná o demoverzi a jsou vypsána omezení demoverze. Máte-li licenční kód, klikněte na tlačítko ACTIVATE a po zadání kódu proměníte demoverzi ve verzi ostrou. Pokud jen testujete demoverzi klikněte na OK a demoverze se spustí. Po úspěšném spuštění je zobrazeno hlavní okno aplikace (tzv. Homepage), viz následující obrázek.

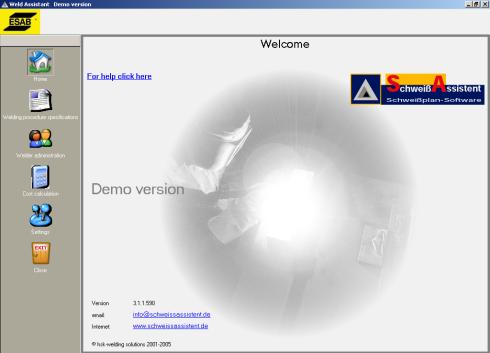

Weld_Assistant: úvodní okno aplikace

Úvodní okno aplikace - homepage

Vlevo je jednoduché obrázkové menu pro výběr základních funkcí programu: Homepage, Tvorba a správa WPS, Evidence svářečů, Kalkulátor nákladů, Nastavení programu. Po zvolení nějaké funkce se nahoře zobrazí další kontextové menu pro danou funkci. Dále je na úvodní stránce odkaz na webové stránky výrobce a odkaz na soubor s nápovědou (24 stran ve formátu PDF). Jelikož je nápověda v PDF formátu, musíte mít nainstalovaný nějaký program pro čtení PDF souborů, nejlépe Acrobar Reader.

Nemá smysl dále popisovat ovládání programu. Je opravdu velmi intuitivní. Pokud si jej chcete vyzkoušet, stáhněte si a nainstalujte si demoverzi. Uvidíte, že po chvilce hraní vám bude vše jasné. Podmínkou je ale alespoň částečná znalost jednoho z podporovaných jazyků (Nj, Aj, Fr) a trocha počítačové gramotnosti:-) Než se rozhodnete pro stažení (kde stahovat je popsáno dále), můžete se pokochat screenshoty programu:

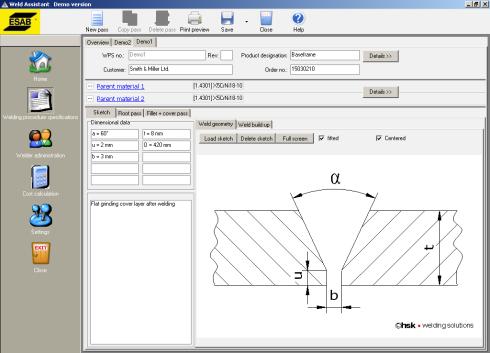

Weld_Assistant: okno pro vytváření WPS

Formulář pro vytváření WPS

Weld_Assistant: okno evidence svářečů a jejich osvědčení

Okno databáze svářečů a jejich zkoušek

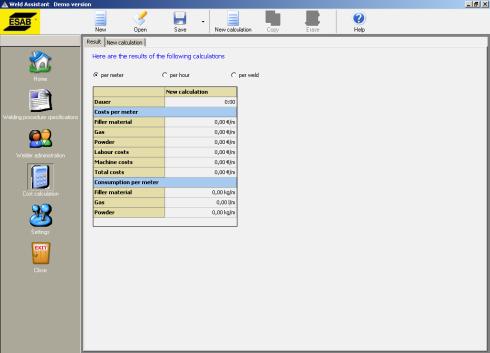

Weld_Assistant: okno kalkulátoru nákladů

Okno kalkulátoru nákladů na svařování

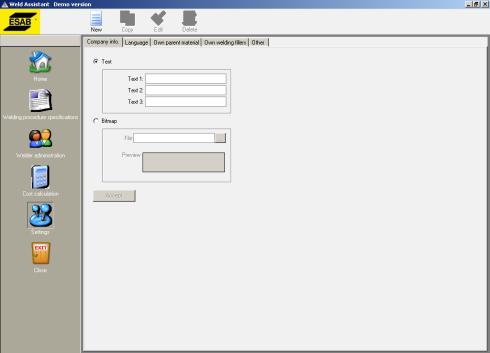

Weld_Assistant: okno nastavení aplikace

Okno nastavení aplikace

Verze programu WeldAssistant

Program WeldAssistant je nabízen ve dvou verzích (edicích):

HSK edice
HSK edice je tzv. neutrální verze WeldAssistantu, která neobsahuje žádné konkrétní značky přídavných materiálů, resp. tavidel.

ESAB edice
ESAB edice WeldAssistantu obsahuje databázi přídavných materiálů a tavidel značky ESAB. Tato databáze je průběžně aktualizována dle výrobního programu firmy ESAB a aktualizace jsou vždy k dispozici ke stažení z internetových stránek výrobce programu WeldAssistant.

Jak získat WeldAssistant?

Program WeldAssistant si můžete stáhnout z webových stránek výrobce na adrese www.schweissassistent.de v sekci Download, nebo využijte tento přímý link. Aktuální (v době psaní článku) verze 3.4.0 programu WeldAssistant edice ESAB je též ke stažení zde na Svarinfu v sekci Ke stažení, podsekce Software. Program je určen pro operační systémy WINDOWS. Je v jediném instalačním spustitelném EXE souboru a vyžaduje klasickou instalaci. Stažený program je zároveň demoverzí, jejíž omezení jsou popsána dále. Ostrou verzi získáte po objednání licenčního kódu. Objednání i zaslání kódu může proběhnout on-line prostřednictvím e-mailu. Cena licence je pro obě edice (HSK i ESAB) shodná a činí (v době psaní článku) 549 Euro + 16% VAT. Aktuální informace o verzi a cenách získáte na stránkách výrobce www.schweissassistent.de.

Omezení demoverze.

Demoverze programu WeldAssistant má několik zásadních omezení:

  • z celkového počtu cca 440 základních materiálů, je k dispozici pouze 10
  • druhý základní materiál nemůže být zvolen - nelze vytvářet WPS na spoje nestejných materiálů
  • nelze upravovat specifikace základních a přídavných materiálů
  • WPS nelze vytisknout na tiskárně
  • WPS nelze uložit na disk
Demoverze není nijak časově omezena.
